Инструкция по монтажу · FURKO

Монтаж стеклянного экрана на пол

Экран на пол — одно неподвижное стекло без двери. Оно стоит в П-профиле на полу и на стене, а свободный верхний угол держит стабилизатор — штанга 15 × 15 к стене. В варианте «в рамке» профиль идёт по всему периметру стекла.

Читайте шаг целиком, прежде чем начинать его.

Скачать PDFК шагам монтажа
Монтаж стеклянного экрана на пол
  1. 01Проверьте стены и пол на завалы
  2. 02Разметьте место экрана
  3. 03Закрепите П-образный профиль на полу
  4. 04Отмерьте профиль для стены по стеклу
  5. 05Закрепите профиль на стене
  6. 06Вклейте стекло
  7. 07Установите профиль на свободную кромку и верх
  8. 08Установите стабилизатор
  9. 09Отрегулируйте и загерметизируйте

Перед началом

Комплект

  • Стекло экрана

    Стекло экрана · 1 шт.

    Закалённое, 8 мм

  • П-образный профиль

    П-образный профиль · хлыст

    На пол, на стену, а в рамке — и на свободную кромку и верх

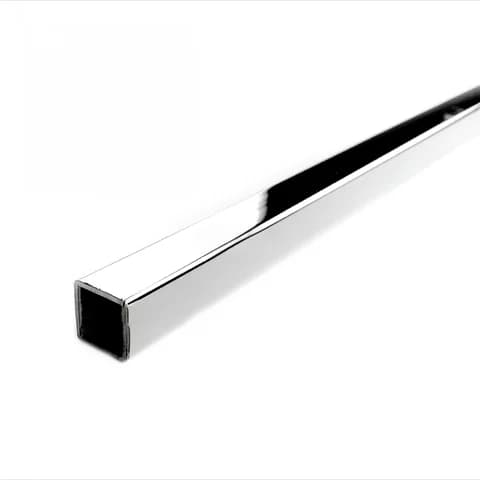

  • Штанга-стабилизатор 15 × 15

    Штанга-стабилизатор 15 × 15 · 1 шт.

    Держит верх стекла от раскачивания

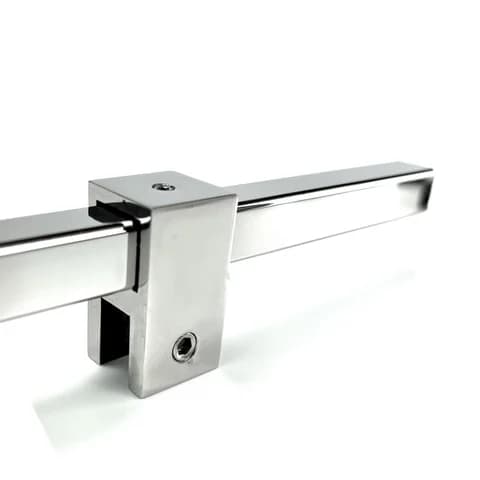

  • Крепление штанги к стеклу

    Крепление штанги к стеклу · 1 шт.

    На верхнюю кромку стекла

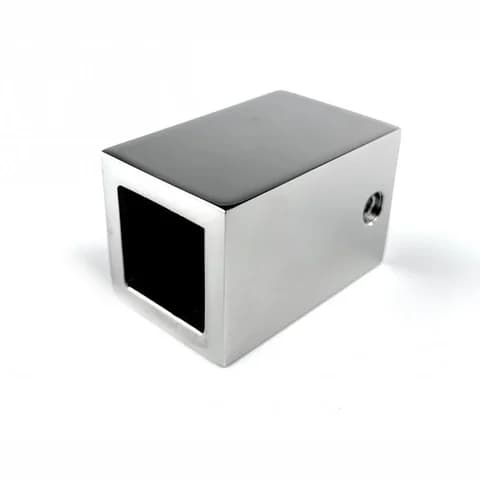

  • Крепление штанги к стене

    Крепление штанги к стене · 1 шт.

    На заднюю стену

Количество деталей — для стандартной конфигурации. Точный состав вашего заказа — в спецификации к договору.

Инструменты и материалы

  • Лазерный уровень

    Лазерный уровень

  • Рулетка

    Рулетка

  • Шуруповёрт

    Шуруповёрт

  • Карандаш и малярный скотч

    Карандаш и малярный скотч

  • Перьевые свёрла по кафелю — Ø 5 или 6 мм — под ваш крепёж
  • Анкеры или дюбели с саморезами — Того же диаметра, что сверло: 5 или 6 мм
  • Свёрла по металлу — Ø 5 или 6 мм — для отверстий в П-профиле, под ваш крепёж
  • Торцовочная пила с диском по алюминию — Для П-профиля. Можно обойтись болгаркой, но пилой рез получается ровнее, точнее и аккуратнее
  • Болгарка — С диском по металлу — для штанги-стабилизатора. Ею же можно резать П-профиль
  • Силиконовый герметик — Лучше аквариумный: он прозрачный и держит воду
  • Присоски для стекла — Не обязательно, но со стеклом так проще и безопаснее

Безопасность

  • Закалённое стекло 8 мм весит около 20 кг на каждый квадратный метр. Переносите и ставьте его вдвоём, работайте в перчатках.
  • Закалённое стекло прочное по плоскости, но уязвимо по углам и кромкам. Не ставьте его на угол на плитку, подкладывайте картон или ткань.
  • Перед сверлением убедитесь, что в стене и полу в этих местах нет труб и проводки.
  • Режьте алюминий и нержавеющую сталь в очках, после резки снимите заусенцы с торцов.
01

Шаг 1 из 9

Проверьте стены и пол на завалы

Стены и пол редко бывают идеально ровными. Насколько они отклоняются, нужно знать до разметки: от этого зависит, как встанет профиль.

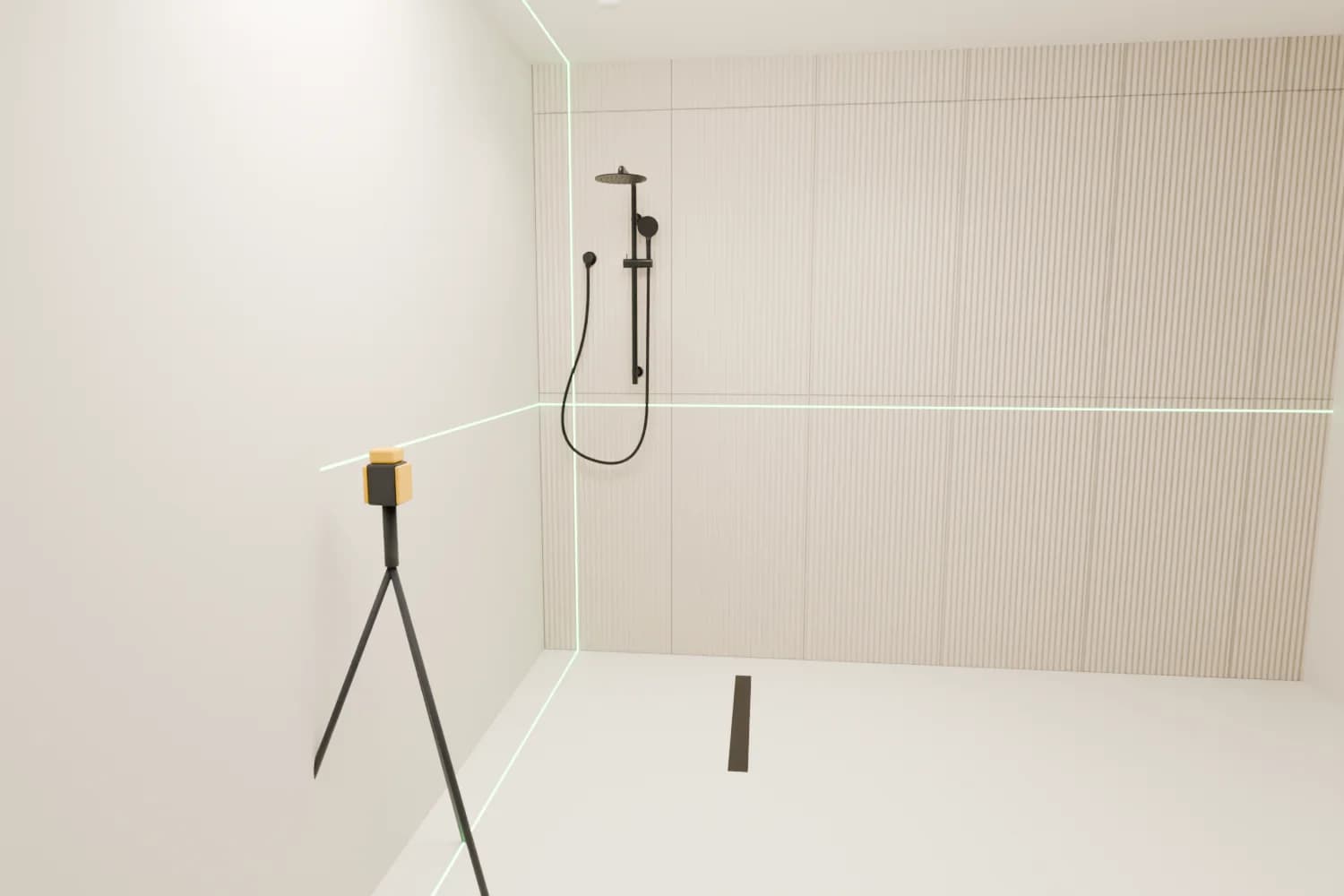

Лазерный уровень на штативе, зелёные линии на полу и стенахЛазерная линияЛазерный уровень
  1. 1Поставьте лазерный уровень на штатив перед душевой и включите вертикальную и горизонтальную линии.
  2. 2Направьте вертикальную линию вдоль стены, к которой встанет стекло, параллельно ей на небольшом расстоянии.
  3. 3Рулеткой измерьте расстояние от стены до лазерной линии внизу, посередине и вверху. Разница между замерами — это завал стены.
  4. 4Горизонтальной линией проверьте пол: измерьте расстояние от пола до линии в нескольких точках. Разница — перепад пола.
  5. 5Запишите все замеры: они понадобятся при разметке.

Совет

Небольшой завал — это нормально: П-профиль и уплотнители рассчитаны на него. Если завал больше, чем зазоры на чертеже, позвоните нам до начала монтажа.

02

Шаг 2 из 9

Разметьте место экрана

Разметка показывает, где встанут профиль и стекло, и где закончится экран.

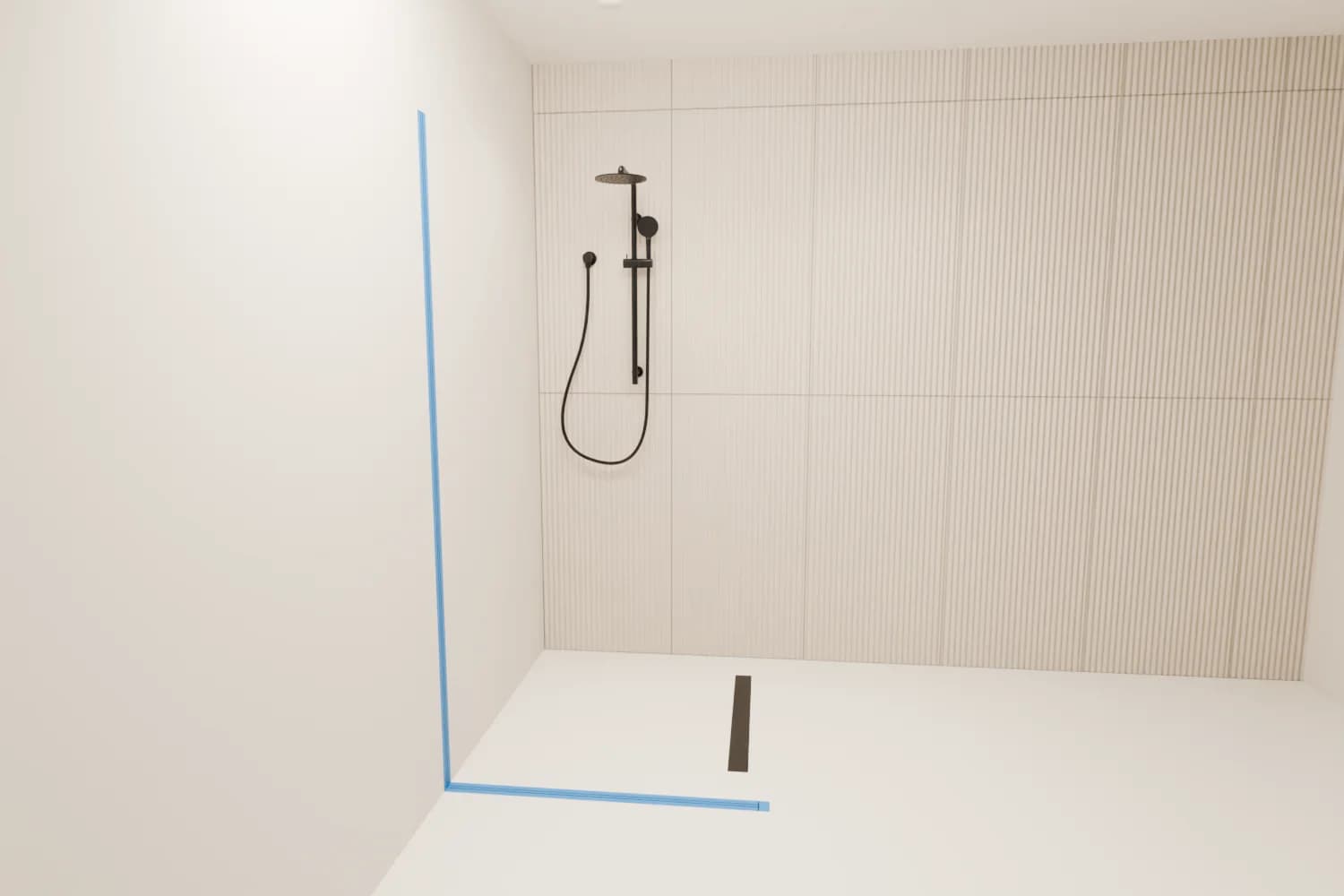

Малярный скотч по полу и стене, разметка карандашомМалярный скотчКонец стекла
  1. 1Наклейте малярный скотч по полу вдоль будущего экрана и вертикально на стене в месте примыкания.
  2. 2Карандашом по скотчу нанесите линии профиля и стекла по чертежу заказа.
  3. 3Отметьте, где заканчивается стекло: проход в душевую должен остаться открытым.
  4. 4Убедитесь, что размеры сходятся с чертежом.

Совет

Полотно со стороны лейки должно быть не меньше 1200 мм — тогда брызги остаются внутри.

03

Шаг 3 из 9

Закрепите П-образный профиль на полу

Профиль на полу — основа экрана: в него встанет стекло. Длину профиля считают от длины стекла.

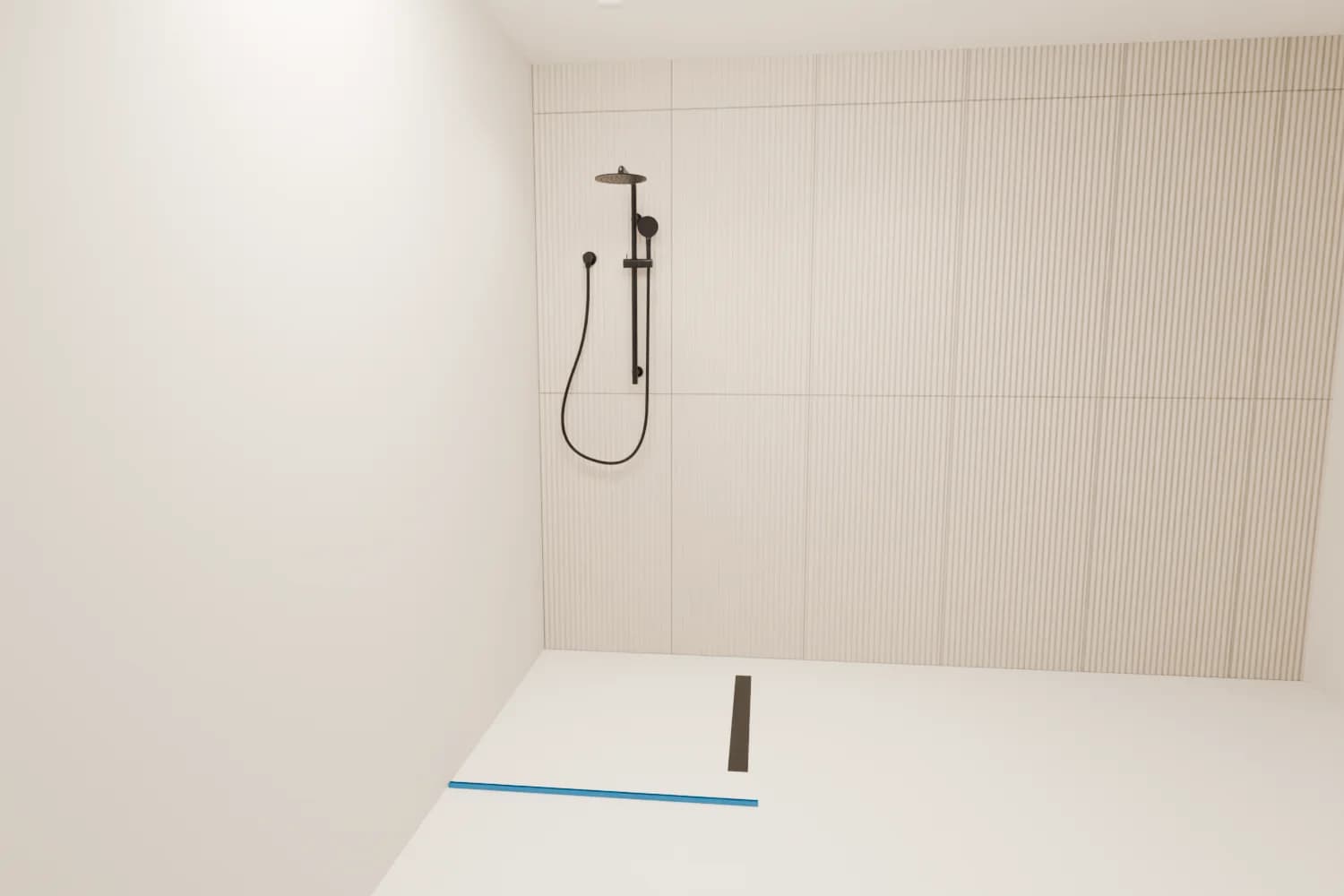

П-образный профиль закреплён на полу500 мм
  1. 1Отмерьте длину профиля: длина стекла плюс 5–6 мм. Это зазор у стены на регулировку — не на завал стены.
  2. 2Если экран в рамке, отнимите от этой длины 16 мм. Вертикальный профиль на свободной кромке стоит на полу и упирается в нижний. Высота профиля 18 мм, но 2 мм из них — дно: кромка стекла упирается в него, и стекло заходит в профиль на 16 мм.
  3. 3Отпилите профиль торцовочной пилой с диском по алюминию или болгаркой. Пилой рез получается ровнее и точнее.
  4. 4Просверлите в профиле отверстия под крепёж с шагом 500 мм сверлом по металлу Ø 5 или 6 мм — того же диаметра, что ваш крепёж.
  5. 5Положите профиль на разметку и перенесите отверстия на пол.
  6. 6Просверлите плитку перьевым сверлом по кафелю Ø 5 или 6 мм, вставьте анкеры или дюбели того же диаметра.
  7. 7Прикрутите профиль шуруповёртом.

Важно

Сверлите плитку без удара, на небольших оборотах: перо по кафелю не колет глазурь.

04

Шаг 4 из 9

Отмерьте профиль для стены по стеклу

Высоту профиля на стене удобнее всего взять по самому стеклу.

Стекло в профиле на полу, на кромке у стены — хлыст профиля, на верхней кромке — отрезок профиляОтметка по верху профиляПрофиль на верхней кромке
  1. 1Вдвоём вставьте стекло в профиль на полу и придвиньте к стене, оставив зазор 5–6 мм.
  2. 2Наденьте на вертикальную кромку стекла у стены необрезанный хлыст П-профиля.
  3. 3Если экран без рамки, отметьте на хлысте высоту по верхней кромке стекла.
  4. 4Если экран в рамке, наденьте отрезок П-профиля на верхнюю кромку стекла и отметьте высоту по верху этого профиля: он выше кромки стекла.
  5. 5Аккуратно выньте стекло и отставьте в безопасное место.
05

Шаг 5 из 9

Закрепите профиль на стене

Профиль на стене держит вертикальную кромку стекла.

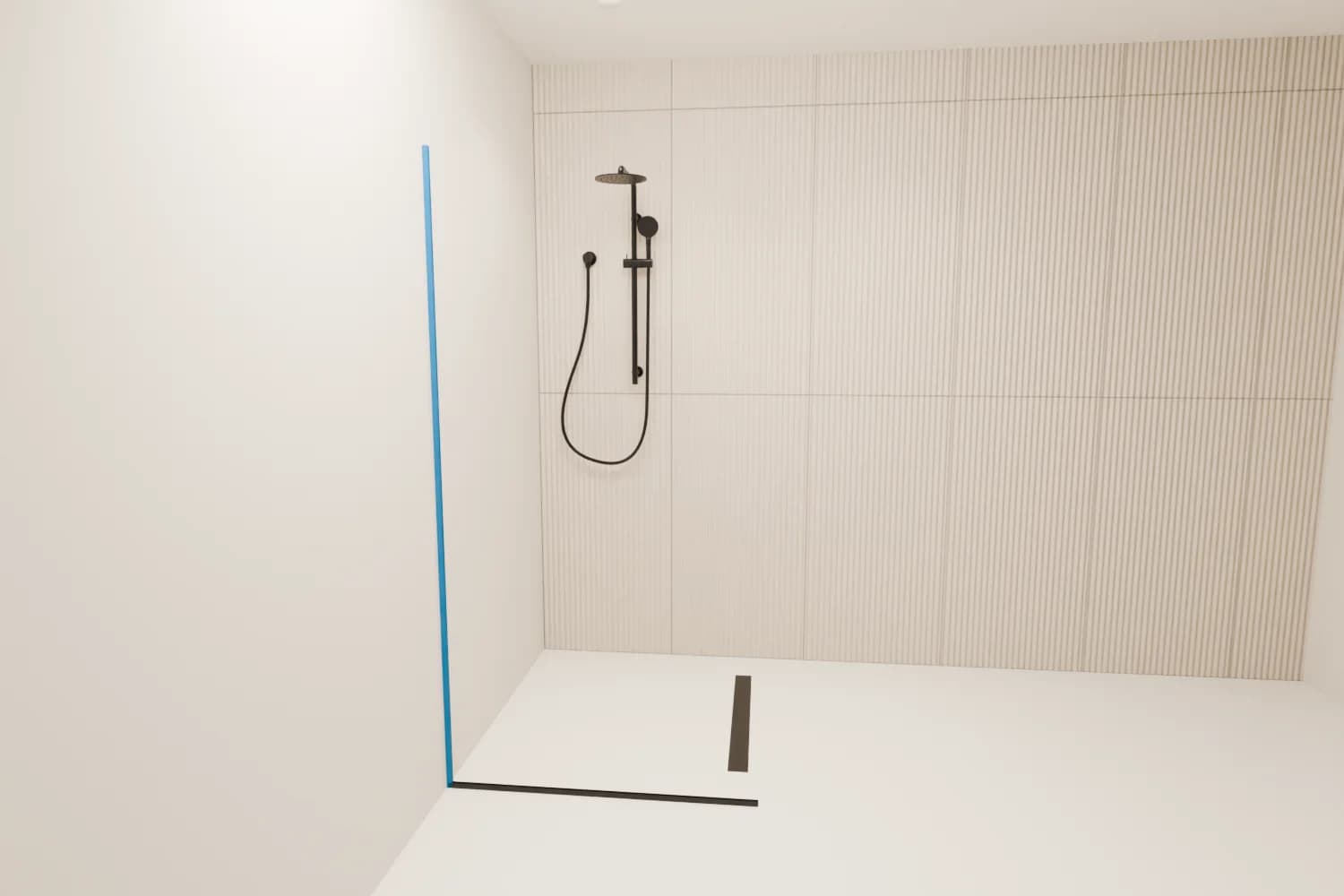

Профиль закреплён на полу и на стенеКрепёж через 500 мм
  1. 1Отпилите профиль по отметке.
  2. 2Просверлите в нём отверстия под крепёж с шагом 500 мм сверлом по металлу Ø 5 или 6 мм.
  3. 3Приложите профиль к стене по разметке, вплотную к профилю на полу, и перенесите отверстия.
  4. 4Просверлите плитку перьевым сверлом, вставьте анкеры или дюбели и прикрутите профиль.
06

Шаг 6 из 9

Вклейте стекло

Стекло сажается в профиль на силиконовый герметик — так оно стоит неподвижно, а вода не проходит под профиль.

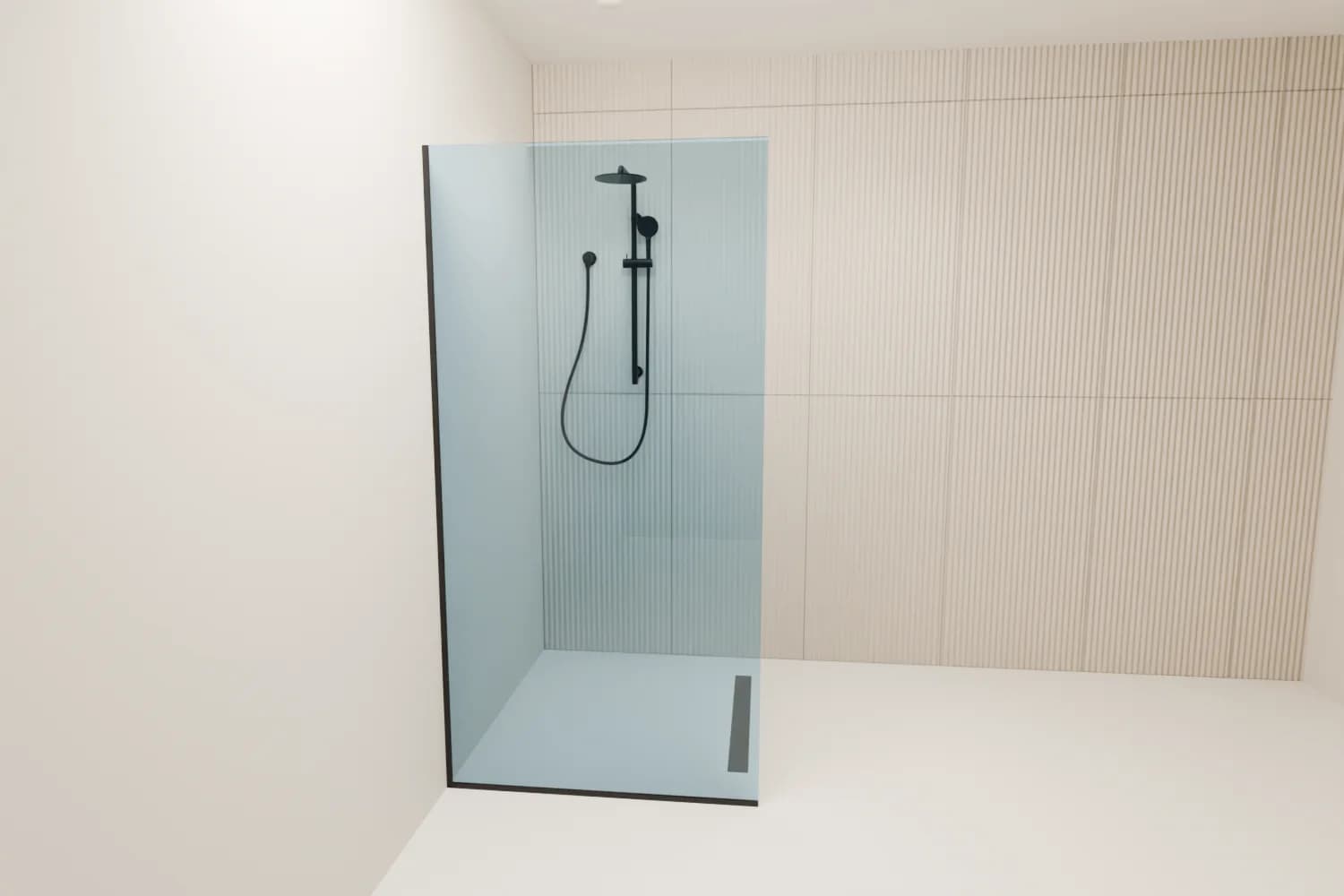

Стекло экрана вклеено в профильГерметик на стенку пазаи на стене
  1. 1Нанесите силиконовый герметик на внутреннюю стенку паза П-профиля — на полу и на стене, не на дно. Лучше использовать аквариумный.
  2. 2Так стекло, встав в профиль, прижмётся к герметику боковой гранью: шов получится герметичнее, стекло вклеится надёжнее, а лишний силикон не выдавится наружу.
  3. 3Вдвоём вставьте стекло в профиль: сначала низом в профиль на полу, затем заведите кромку в профиль на стене.
  4. 4Выровняйте стекло по разметке и лазерному уровню.
  5. 5Уберите лишний герметик, пока он не схватился.

Важно

Не нагружайте стекло, пока герметик не схватится: не опирайтесь на него и не тяните за край.

07

Шаг 7 из 9

Установите профиль на свободную кромку и верх

В экране «в рамке» профиль идёт по всему периметру: по свободной вертикальной кромке и по верху стекла.

Профиль на свободной кромке и верху стеклаПрофиль по свободной кромкеПрофиль по верху
  1. 1Отмерьте профиль для свободной кромки — от пола до верха профиля на верхней кромке — и профиль для верха по месту.
  2. 2Отпилите профили торцовочной пилой или болгаркой, стыки в углах подгоните аккуратно.
  3. 3Нанесите силиконовый герметик на внутреннюю стенку паза и наденьте профили на кромки стекла.
  4. 4Уберите лишний герметик.

Совет

Экран без рамки этот шаг пропускает: свободная кромка остаётся открытой, полированной.

08

Шаг 8 из 9

Установите стабилизатор

Штанга-стабилизатор связывает верх стекла со стеной: без неё высокое полотно раскачивается и со временем расшатывает крепление.

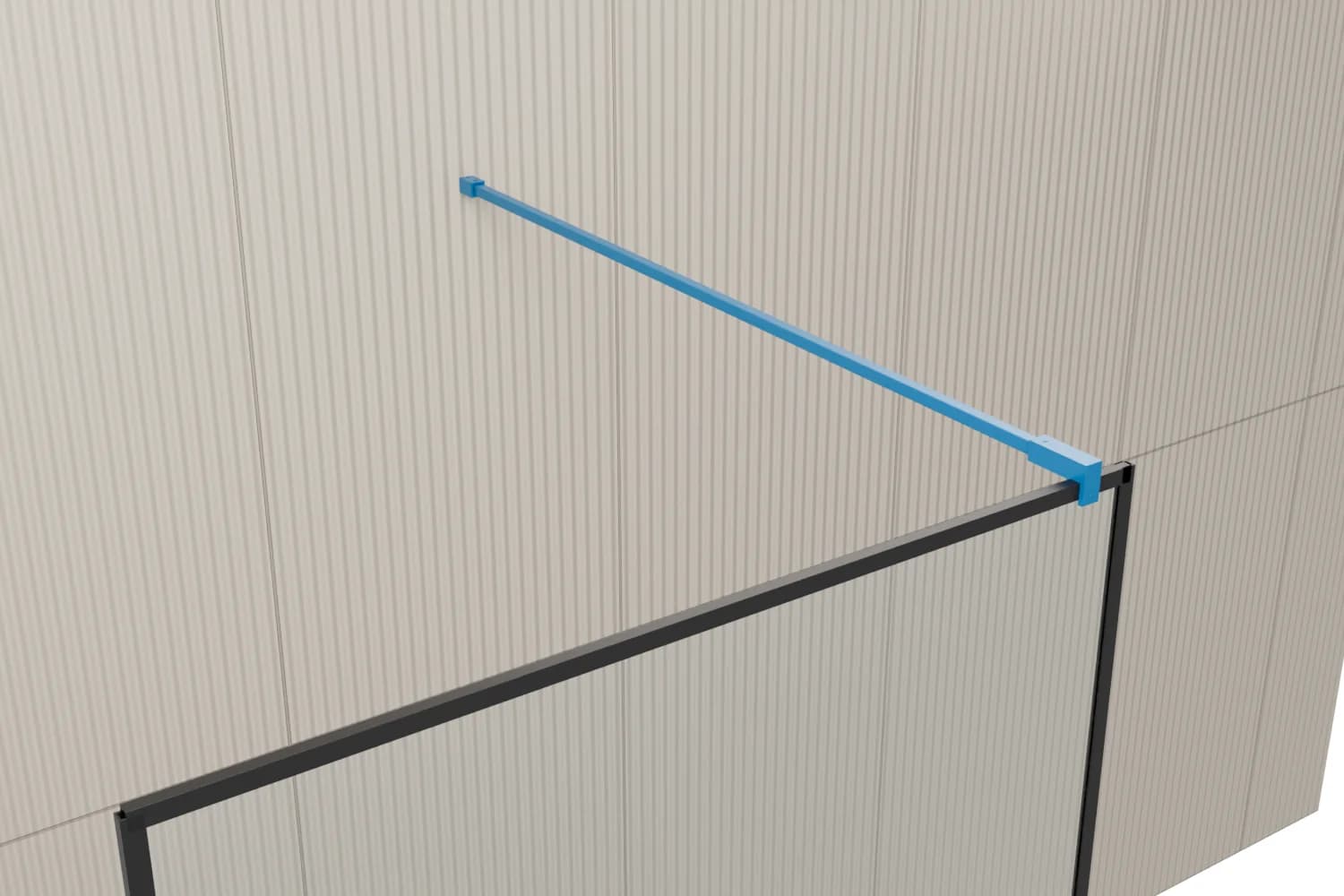

Штанга-стабилизатор от стекла к стенеКрепление к стеклуКрепление к стене
  1. 1Установите крепление штанги на верхнюю кромку стекла, у свободного края.
  2. 2Приложите штангу от крепления на стекле к стене под прямым углом к стеклу и отметьте длину.
  3. 3Отрежьте штангу болгаркой с диском по металлу, снимите заусенцы.
  4. 4Наденьте на штангу крепление к стене, вставьте штангу в крепление на стекле и отметьте отверстия на стене.
  5. 5Просверлите плитку перьевым сверлом, вставьте анкеры или дюбели и прикрутите крепление к стене.
  6. 6Проверьте по уровню, что стекло стоит вертикально, и затяните винты креплений.
09

Шаг 9 из 9

Отрегулируйте и загерметизируйте

Последняя проверка и герметик по швам — и душевая готова.

Готовый стеклянный экран на пол
  1. 1Пройдите силиконовым герметиком швы П-профиля по полу и стене — снаружи или изнутри.
  2. 2Снимите малярный скотч.

Важно

До первого душа дождитесь, пока герметик полностью высохнет. Срок указан на тубе — обычно от 12 часов до суток.

После монтажа

  • Протирайте стекло после душа: так на нём меньше налёта.
  • Если со временем стекло начало раскачиваться, подтяните винты креплений стабилизатора.
  • Возникли вопросы при монтаже — позвоните или напишите нам, подскажем.
