Инструкция по монтажу · FURKO

Монтаж прямой душевой перегородки с откатной дверью

Прямая душевая с откатной дверью состоит из неподвижного стекла и двери, которая катится на роликах по треку из нержавеющей стали. Неподвижное стекло стоит в алюминиевом П-образном профиле, трек крепится к нему и к обеим стенам, а низ двери держит направляющая на полу.

В инструкции — весь монтаж по порядку, от проверки стен до первого душа. Читайте шаг целиком, прежде чем начинать его: в нескольких местах важна очерёдность, например стопоры надеваются на трек до того, как его закрепят.

Скачать PDFК шагам монтажа
Монтаж прямой душевой перегородки с откатной дверью
  1. 01Проверьте стены и пол на завалы
  2. 02Разметьте проём
  3. 03Закрепите П-образный профиль на полу
  4. 04Отмерьте профиль для стены по стеклу
  5. 05Закрепите профиль на стене
  6. 06Вклейте неподвижное стекло
  7. 07Закройте порог заглушкой
  8. 08Подготовьте трек
  9. 09Наденьте стопоры на трек
  10. 10Закрепите трек
  11. 11Соберите дверь
  12. 12Навесьте дверь и выставьте её в уровень
  13. 13Разметьте нижнюю направляющую
  14. 14Установите нижнюю направляющую
  15. 15Установите уплотнители и магнитный притвор
  16. 16Отрегулируйте и загерметизируйте

Перед началом

Комплект

  • Неподвижное стекло

    Неподвижное стекло · 1 шт.

    Закалённое, 8 мм, с отверстиями под крепление к треку

  • Дверь

    Дверь · 1 шт.

    Закалённое стекло 8 мм с отверстиями под ролики и ручку

  • П-образный профиль

    П-образный профиль · хлыст

    На пол и на стену под неподвижное стекло

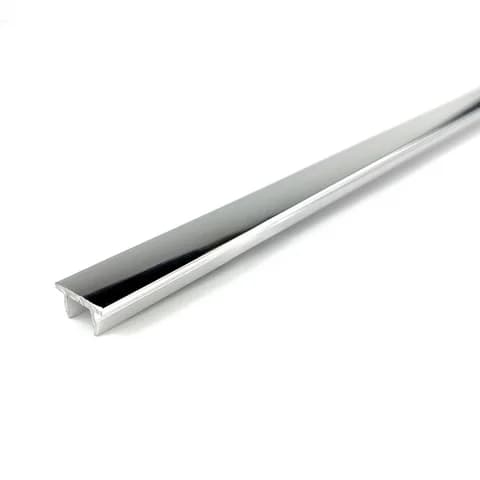

  • Заглушка порога

    Заглушка порога · 1 шт.

    Закрывает паз профиля в проёме двери

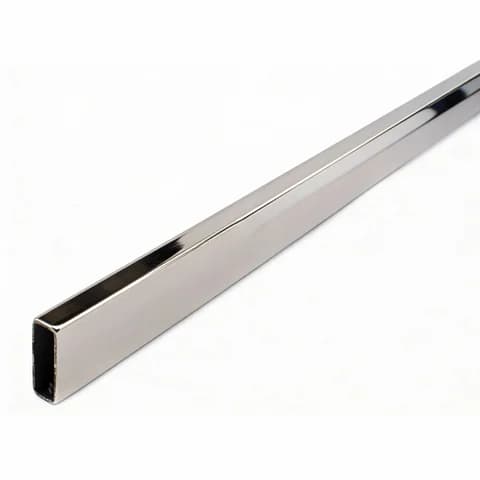

  • Трек 30 × 10

    Трек 30 × 10 · 1 шт.

    Нержавеющая труба, по которой ездит дверь

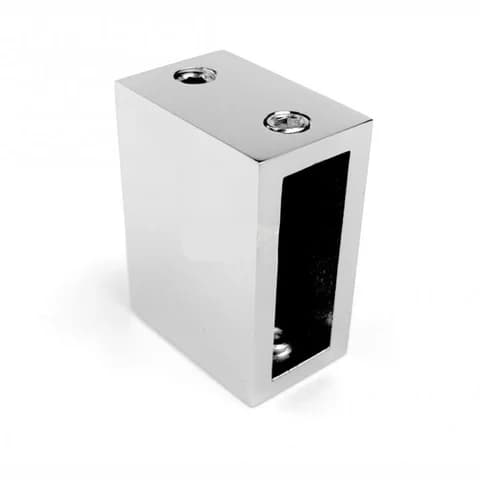

  • Крепление трека к стене

    Крепление трека к стене · 2 шт.

    По одному на каждую стену

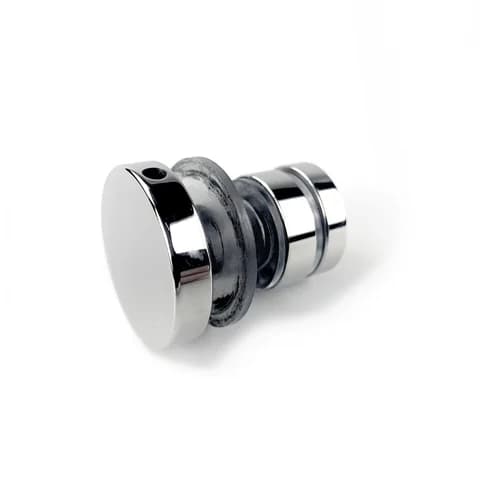

  • Крепление неподвижного стекла к треку

    Крепление неподвижного стекла к треку · 2 шт.

    Через отверстия в неподвижном стекле

  • Ролик (каретка)

    Ролик (каретка) · 2 шт.

    Регулируется по высоте

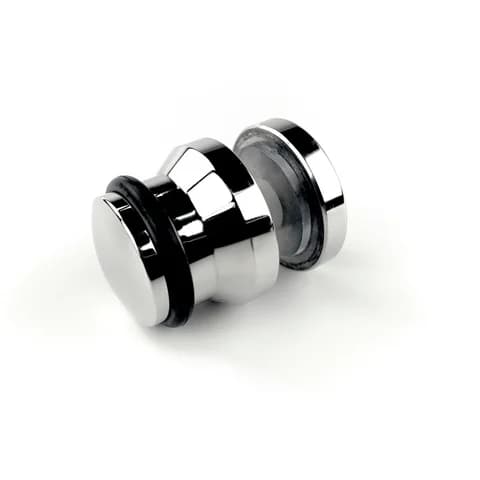

  • Ограничитель

    Ограничитель · 2 шт.

    Под роликом: не даёт двери соскочить с трека

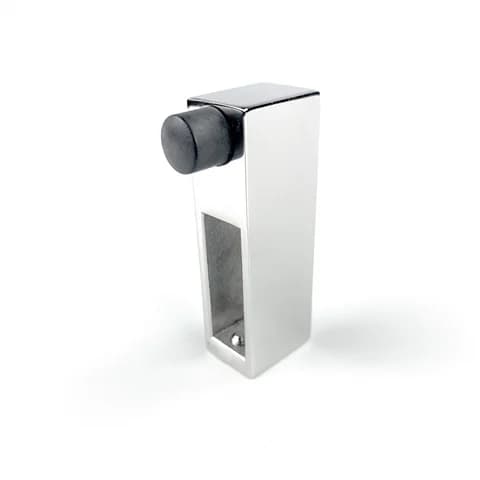

  • Стопор

    Стопор · 2 шт.

    Останавливает дверь в крайних положениях

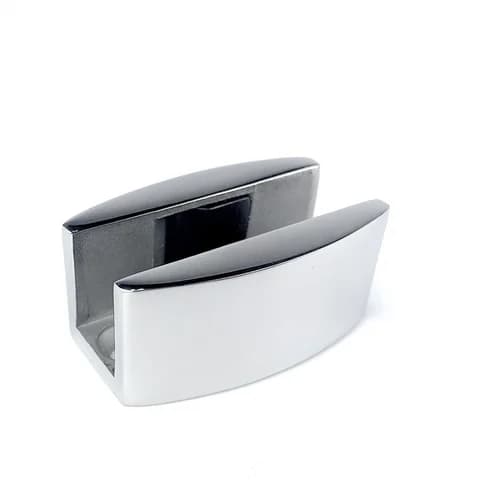

  • Нижняя направляющая

    Нижняя направляющая · 1 шт.

    Со вставкой под толщину стекла 8 / 10 / 12 мм

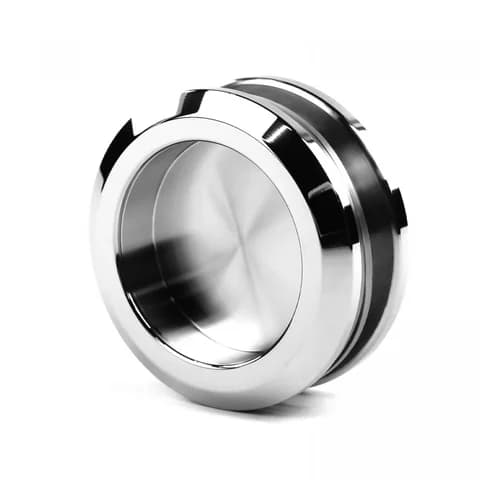

  • Ручка-купе

    Ручка-купе · 1 шт.

    Плоская: дверь заезжает за стекло до конца

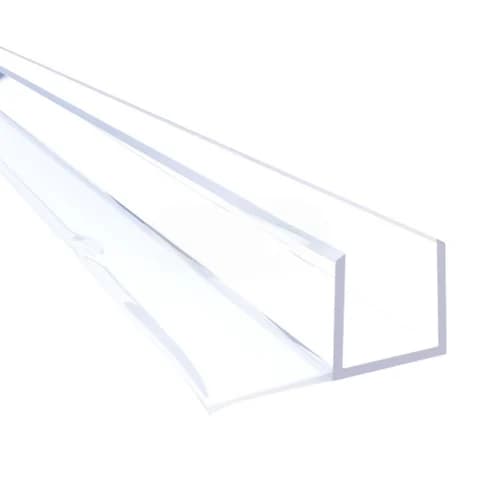

  • Уплотнитель с усиком

    Уплотнитель с усиком · 1 шт.

    На стык двери и неподвижного стекла

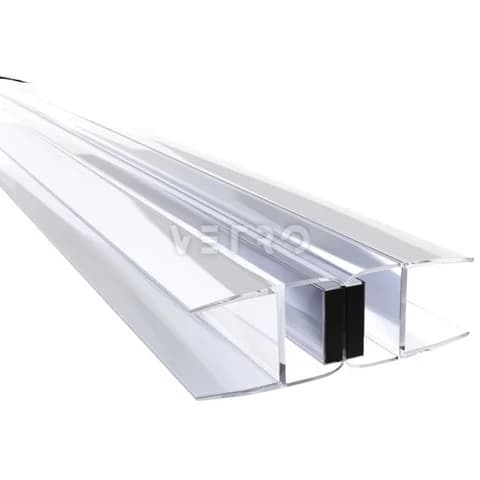

  • Магнитный уплотнитель

    Магнитный уплотнитель · 1 компл.

    Прозрачный, из двух половин: одна на кромку двери, ответная — на профиль у стены

  • Профиль для крепления магнита к стене

    Профиль для крепления магнита к стене · 1 шт.

    Анодированный алюминий. Крепится к стене, на него надевается ответная часть магнитного уплотнителя

Количество деталей — для стандартной конфигурации. Точный состав вашего заказа — в спецификации к договору.

Инструменты и материалы

  • Лазерный уровень

    Лазерный уровень

  • Рулетка

    Рулетка

  • Шуруповёрт

    Шуруповёрт

  • Карандаш и малярный скотч

    Карандаш и малярный скотч

  • Перьевые свёрла по кафелю — Ø 5 или 6 мм — под ваш крепёж
  • Анкеры или дюбели с саморезами — Того же диаметра, что сверло: 5 или 6 мм
  • Торцовочная пила с диском по алюминию — Для П-профиля и заглушки порога. Можно обойтись болгаркой, но пилой рез получается ровнее, точнее и аккуратнее
  • Болгарка с диском по нержавеющей стали — Для трека. Ею же можно резать П-профиль и заглушку порога вместо торцовочной пилы
  • Свёрла по металлу — Ø 5 или 6 мм — для отверстий в П-профиле, под ваш крепёж; не меньше 6 мм — для отверстий в треке
  • Силиконовый герметик — Лучше аквариумный: он прозрачный и держит воду
  • Присоски для стекла — Не обязательно, но со стеклом так проще и безопаснее

Безопасность

  • Закалённое стекло 8 мм весит около 20 кг на каждый квадратный метр. Переносите и ставьте его вдвоём, работайте в перчатках.
  • Закалённое стекло прочное по плоскости, но уязвимо по углам и кромкам. Не ставьте его на угол на плитку, подкладывайте картон или ткань.
  • Перед сверлением убедитесь, что в стене и полу в этих местах нет труб и проводки.
  • Режьте алюминий и нержавеющую сталь в очках, после резки снимите заусенцы с торцов.
01

Шаг 1 из 16

Проверьте стены и пол на завалы

Стены и пол редко бывают идеально ровными. Насколько они отклоняются, нужно знать до разметки: от этого зависит, как встанет профиль.

Лазерный уровень перед душевой нишей, зелёные линии на полу и стенахЛазерная линияЗамерЛазерный уровень
  1. 1Поставьте лазерный уровень перед проёмом и включите вертикальную и горизонтальную линии.
  2. 2Направьте вертикальную линию вдоль стены, к которой встанет неподвижное стекло, параллельно ей на небольшом расстоянии.
  3. 3Рулеткой измерьте расстояние от стены до лазерной линии внизу, посередине и вверху. Разница между замерами — это завал стены.
  4. 4Так же проверьте вторую стену.
  5. 5Горизонтальной линией проверьте пол: измерьте расстояние от пола до линии в нескольких точках по ширине проёма. Разница — перепад пола.
  6. 6Запишите все замеры: они понадобятся при разметке.

Совет

Небольшой завал — это нормально: П-профиль и уплотнители рассчитаны на него. Если завал больше, чем зазоры на чертеже, позвоните нам до начала монтажа.

02

Шаг 2 из 16

Разметьте проём

Разметка показывает, где встанут профиль, стекло и дверь. Если всё сошлось на разметке — сойдётся и при монтаже.

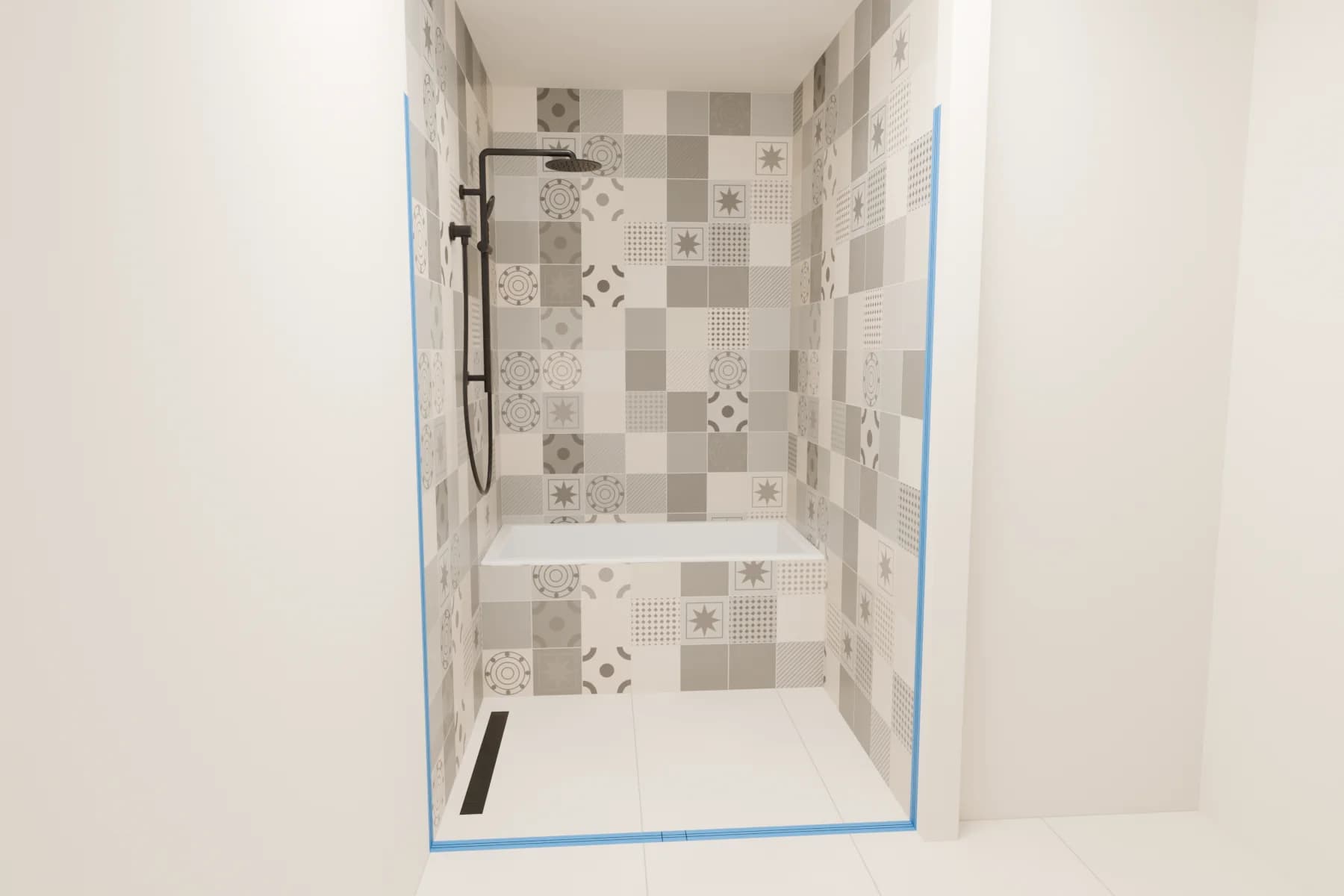

Малярный скотч с карандашной разметкой на полу и стенах проёмаМалярный скотчШирина проёма
  1. 1Наклейте малярный скотч на плитку там, где пройдёт профиль: по полу через весь проём и вертикально по обеим стенам.
  2. 2Карандашом по скотчу нанесите линии профиля и стекла по чертежу заказа.
  3. 3Отметьте все зазоры, которые указаны на чертеже, и место, где заканчивается неподвижное стекло и начинается дверь.
  4. 4Проверьте рулеткой ширину проёма и сверьте с чертежом.
  5. 5Убедитесь, что все размеры сходятся и душевая встаёт в проём. Только после этого переходите к монтажу.

Совет

По скотчу карандаш видно лучше, чем по плитке, а после монтажа скотч просто снимается вместе с разметкой.

03

Шаг 3 из 16

Закрепите П-образный профиль на полу

Профиль на полу — основа всей перегородки: в него встанет неподвижное стекло, а в проёме двери — заглушка порога.

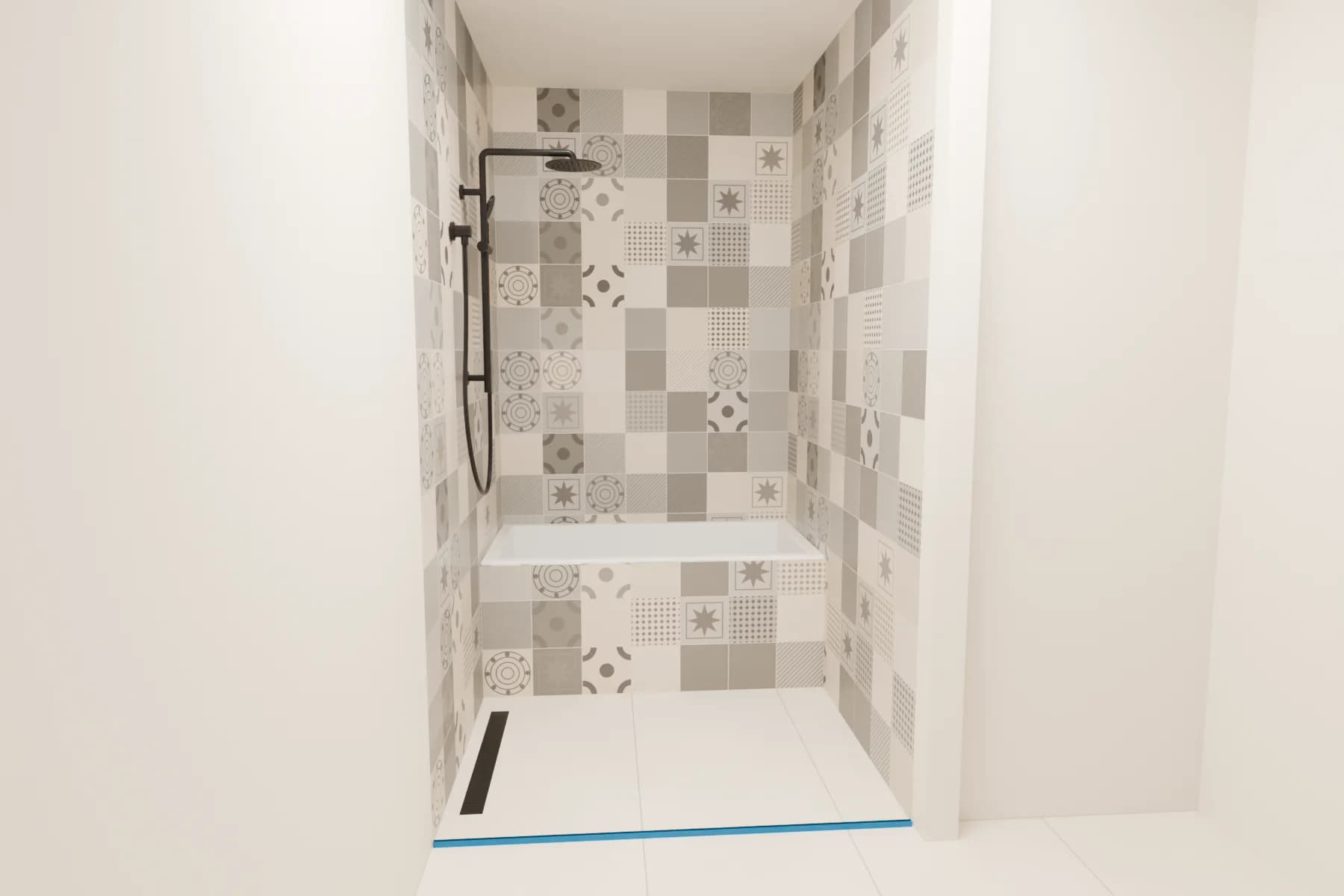

П-образный профиль закреплён на полу по всей ширине проёма500 ммКрепёж Ø 5–6 мм
  1. 1Измерьте ширину проёма по полу.
  2. 2Отпилите П-образный профиль на эту длину торцовочной пилой с диском по алюминию или болгаркой. Пилой рез получается ровнее и точнее.
  3. 3Просверлите в профиле отверстия под крепёж с шагом 500 мм по всей длине сверлом по металлу Ø 5 или 6 мм — того же диаметра, что ваш крепёж.
  4. 4Положите профиль на разметку и перенесите карандашом отверстия на пол.
  5. 5Снимите профиль и просверлите плитку перьевым сверлом по кафелю Ø 5 или 6 мм.
  6. 6Вставьте анкеры или дюбели того же диаметра, что и сверло: под сверло 5 мм — крепёж 5 мм, под 6 мм — 6 мм.
  7. 7Положите профиль на место и прикрутите шуруповёртом.

Важно

Сверлите плитку без удара, на небольших оборотах: перо по кафелю не колет глазурь.

04

Шаг 4 из 16

Отмерьте профиль для стены по стеклу

Высоту профиля на стене удобнее всего взять по самому стеклу: так он точно совпадёт с кромкой.

Неподвижное стекло в профиле на полу, к его кромке приложен хлыст профиляОтметка по верху стеклаХлыст профиля
  1. 1Вдвоём вставьте неподвижное стекло в профиль на полу.
  2. 2Придвиньте стекло к стене, у которой оно будет стоять.
  3. 3Наденьте на вертикальную кромку стекла необрезанный хлыст П-профиля.
  4. 4Отметьте карандашом на профиле высоту по верху стекла.
  5. 5Аккуратно выньте стекло из профиля и отставьте в безопасное место.
05

Шаг 5 из 16

Закрепите профиль на стене

Профиль на стене держит вертикальную кромку неподвижного стекла.

П-образный профиль закреплён на полу и на стенеКрепёж через 500 мм
  1. 1Отпилите профиль по отметке торцовочной пилой или болгаркой.
  2. 2Просверлите в нём отверстия под крепёж с шагом 500 мм сверлом по металлу Ø 5 или 6 мм — под ваш крепёж.
  3. 3Приложите профиль к стене по разметке, вплотную к профилю на полу, и перенесите отверстия на стену.
  4. 4Просверлите плитку перьевым сверлом, вставьте анкеры или дюбели.
  5. 5Прикрутите профиль шуруповёртом.
06

Шаг 6 из 16

Вклейте неподвижное стекло

Стекло сажается в профиль на силиконовый герметик — так оно стоит неподвижно, а вода не проходит под профиль.

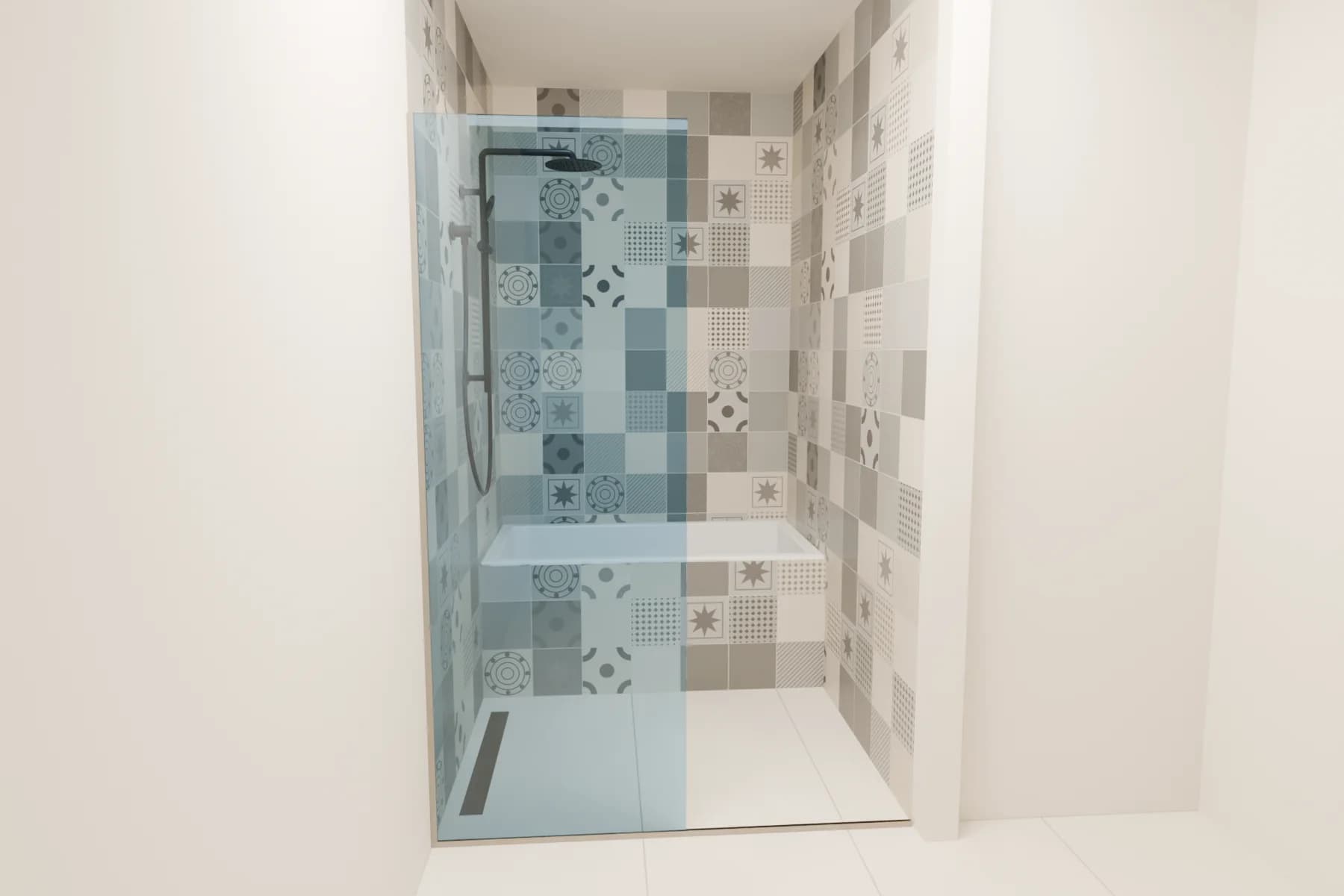

Неподвижное стекло вклеено в профиль на полу и на стенеГерметик на стенку пазаи на стене
  1. 1Нанесите силиконовый герметик на внутреннюю стенку паза П-профиля — на полу и на стене, не на дно. Лучше использовать аквариумный.
  2. 2Так стекло, встав в профиль, прижмётся к герметику боковой гранью: шов получится герметичнее, стекло вклеится надёжнее, а лишний силикон не выдавится наружу.
  3. 3Вдвоём вставьте неподвижное стекло в профиль: сначала низом в профиль на полу, затем заведите кромку в профиль на стене.
  4. 4Выровняйте стекло по разметке и лазерному уровню.
  5. 5Уберите лишний герметик, пока он не схватился.

Важно

Не нагружайте стекло, пока герметик не схватится: не опирайтесь на него и не тяните за край.

07

Шаг 7 из 16

Закройте порог заглушкой

В проёме двери паз профиля остаётся открытым. Заглушка делает линию порога сплошной.

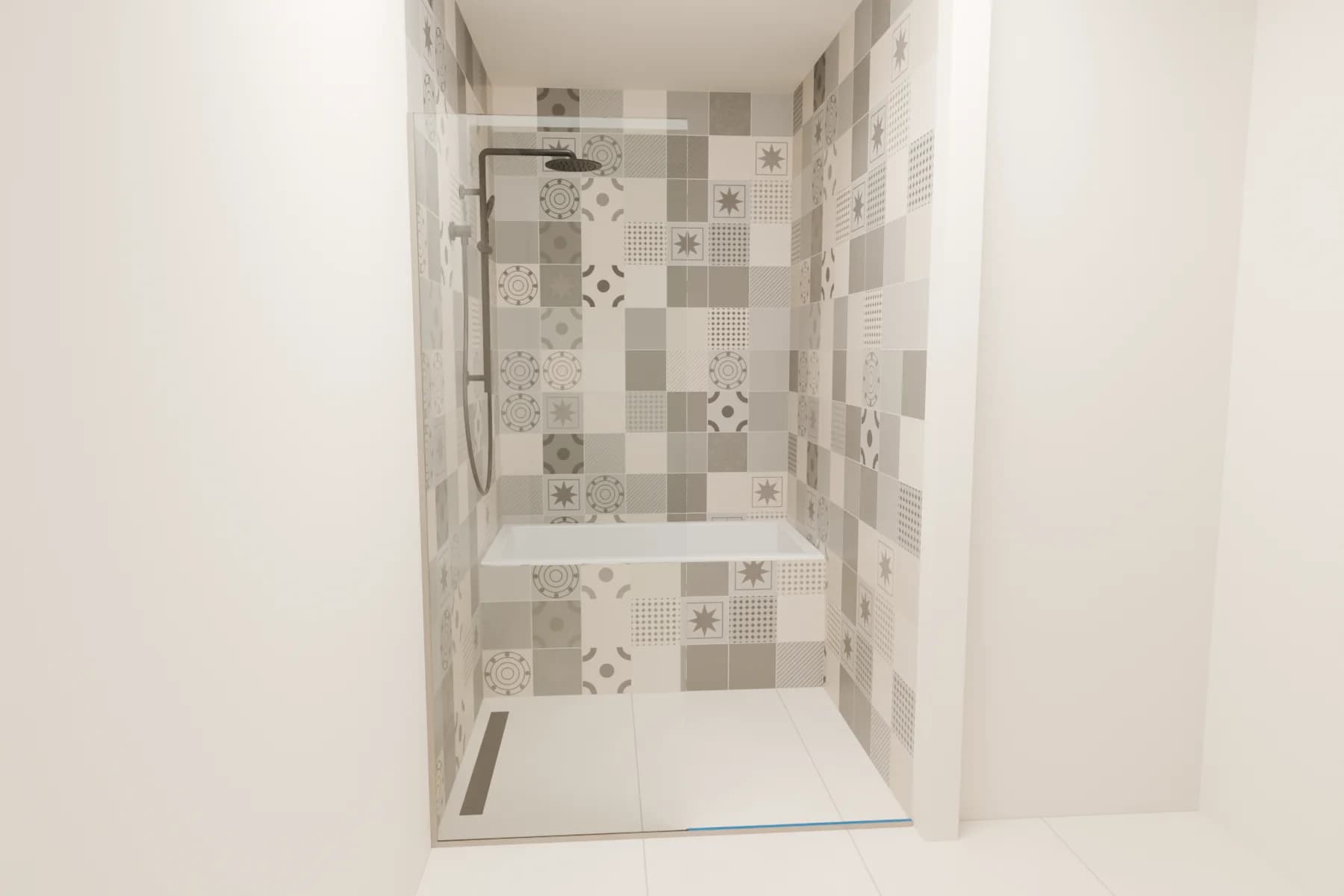

Заглушка порога защёлкнута в профиль в проёме двериДлина заглушки
  1. 1Измерьте расстояние от неподвижного стекла до противоположной стены по профилю на полу.
  2. 2Отпилите заглушку порога на этот размер торцовочной пилой или болгаркой.
  3. 3Вставьте заглушку в профиль сверху и защёлкните.
08

Шаг 8 из 16

Подготовьте трек

Трек — нержавеющая труба 30 × 10 мм от стены до стены. Его нужно отрезать в размер и просверлить под крепления неподвижного стекла.

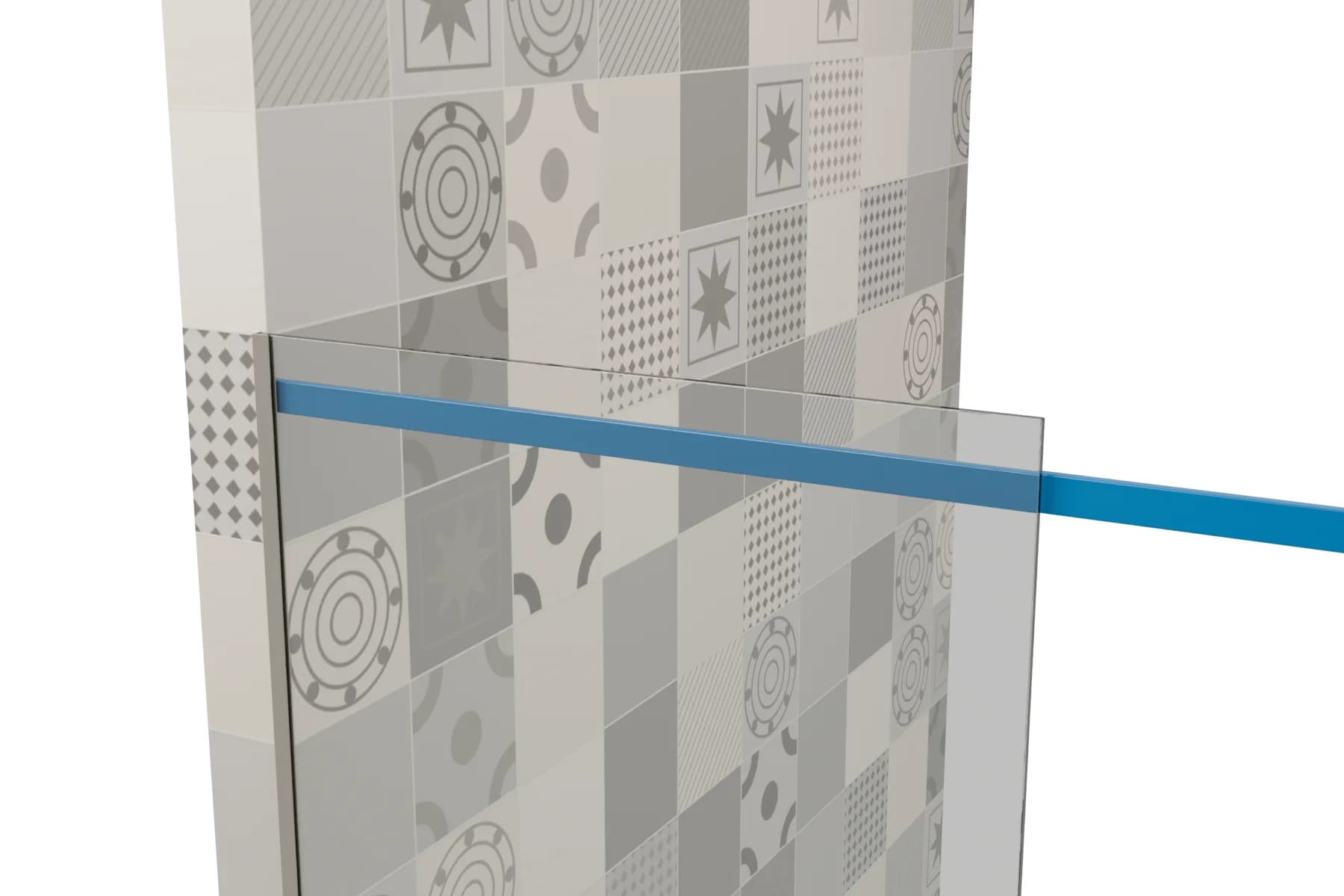

Трек 30 × 10 приложен к неподвижному стеклу, размечены отверстияОтверстие Ø 6 ммОтверстие Ø 6 мм
  1. 1Отрежьте трек болгаркой с диском по нержавеющей стали. Длина трека = ширина проёма − 25 мм.
  2. 2Приложите трек к неподвижному стеклу в том месте, где в стекле отверстия под крепления.
  3. 3Поставьте на треке две точки: по длине — точно напротив отверстий в стекле, по высоте — ровно посередине трубы, в 15 мм от верхнего и нижнего края.
  4. 4Просверлите трек насквозь в этих точках сверлом по металлу не меньше Ø 6 мм. Держите сверло строго перпендикулярно трубе, чтобы отверстие вышло посередине и с обратной стороны.
  5. 5Снимите заусенцы с торцов и отверстий.

Совет

Пример: ширина проёма 1400 мм → трек 1375 мм.

09

Шаг 9 из 16

Наденьте стопоры на трек

Стопоры останавливают дверь в крайних положениях. Надеть их можно только с торца трека — поэтому до того, как трек закрепят.

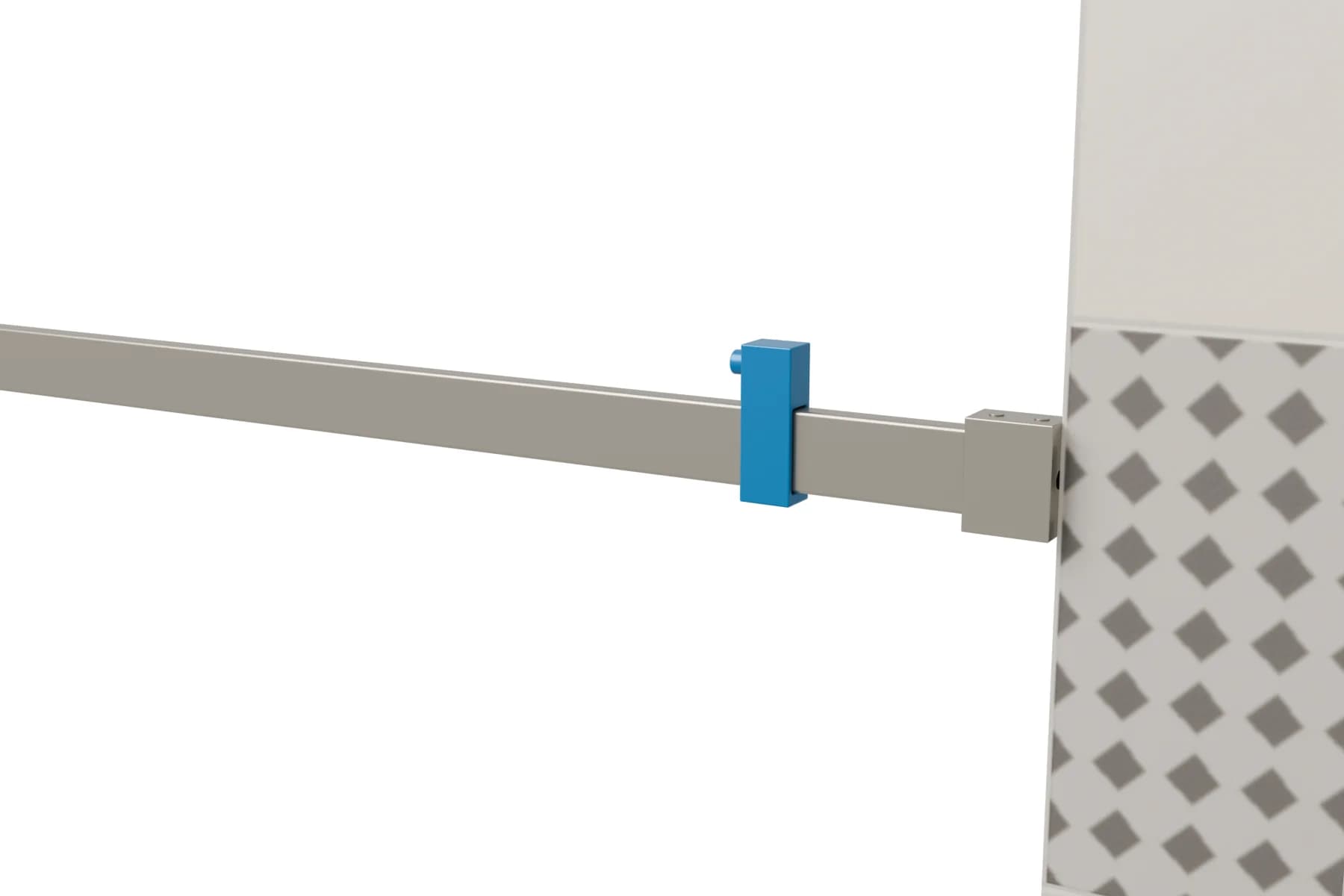

Стопоры на треке у стены, резиновым отбойником вверхСтопор — отбойником вверхКрепление трека к стене
  1. 1Наденьте на трек оба стопора.
  2. 2Разверните их резиновым отбойником вверх.
  3. 3Предварительно зафиксируйте стопоры на треке. Точное положение выставите после навески двери.

Важно

Если закрепить трек без стопоров, его придётся снимать снова.

10

Шаг 10 из 16

Закрепите трек

Трек держится в трёх местах: на обеих стенах и на неподвижном стекле.

Трек закреплён к обеим стенам и к неподвижному стеклуКрепление к стеклуКрепление к стеклуКрепление к стене
  1. 1Наденьте на концы трека крепления трека к стене.
  2. 2Совместите отверстия трека с отверстиями в неподвижном стекле и закрепите трек к стеклу креплениями неподвижного стекла.
  3. 3Выставьте трек по лазерному уровню, разметьте отверстия креплений на стенах.
  4. 4Просверлите плитку перьевым сверлом, вставьте анкеры или дюбели и прикрутите крепления к стенам.
11

Шаг 11 из 16

Соберите дверь

Всё, что стоит на самой двери, удобнее поставить, пока она не висит.

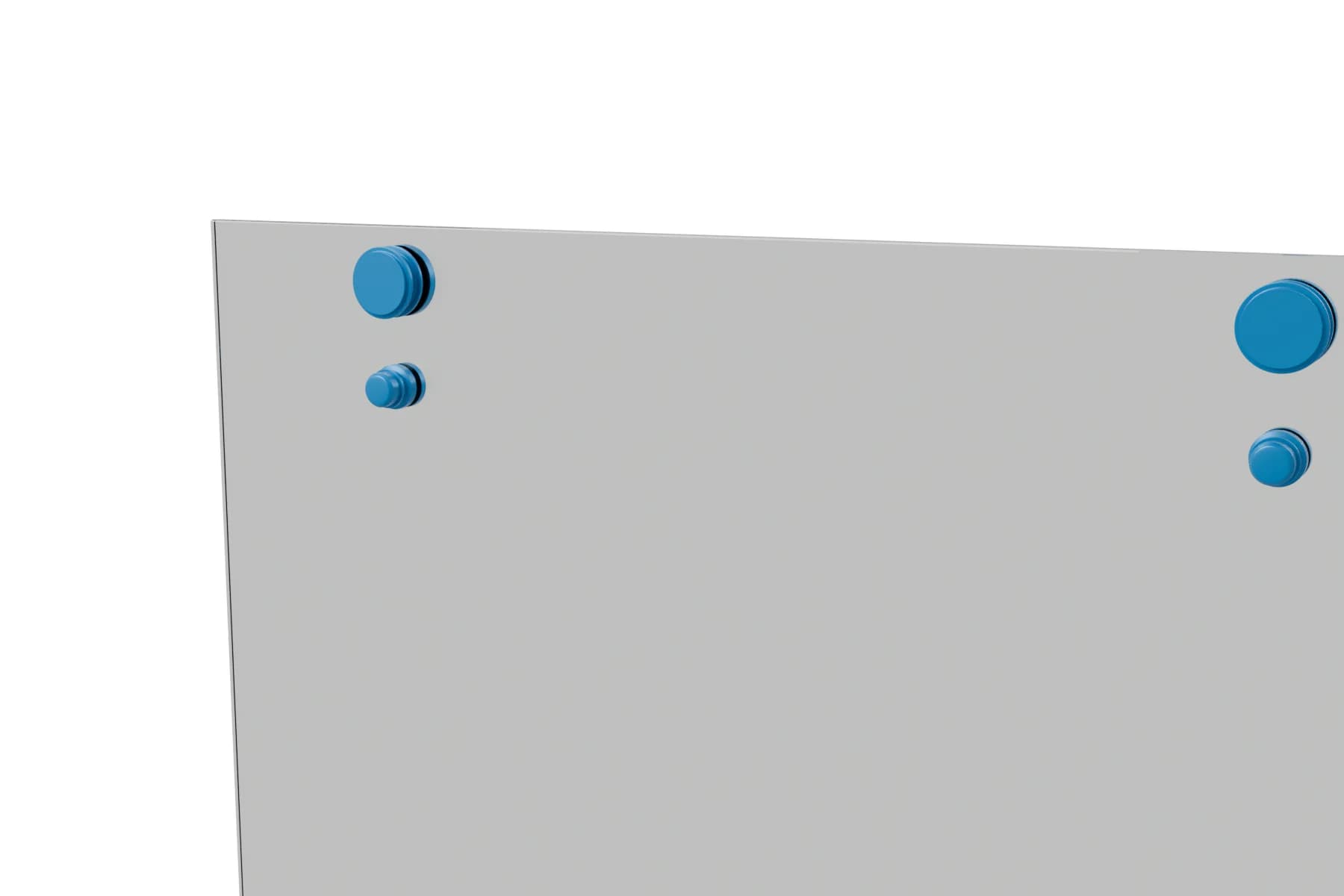

Дверь с роликами, ограничителями и ручкой-купеРоликОграничитель
  1. 1Положите дверь на мягкую подложку или поставьте вертикально — с помощником, который её придерживает.
  2. 2Установите ролики в верхние отверстия двери.
  3. 3Под каждым роликом установите ограничитель — он не даст двери соскочить с трека.
  4. 4Установите ручку-купе.

Совет

Ролики регулируются по высоте. Перед навеской выставьте их одинаково — так дверь сразу повиснет ровнее.

12

Шаг 12 из 16

Навесьте дверь и выставьте её в уровень

Дверь должна висеть строго вертикально: тогда она не будет откатываться сама и ровно встанет к стене.

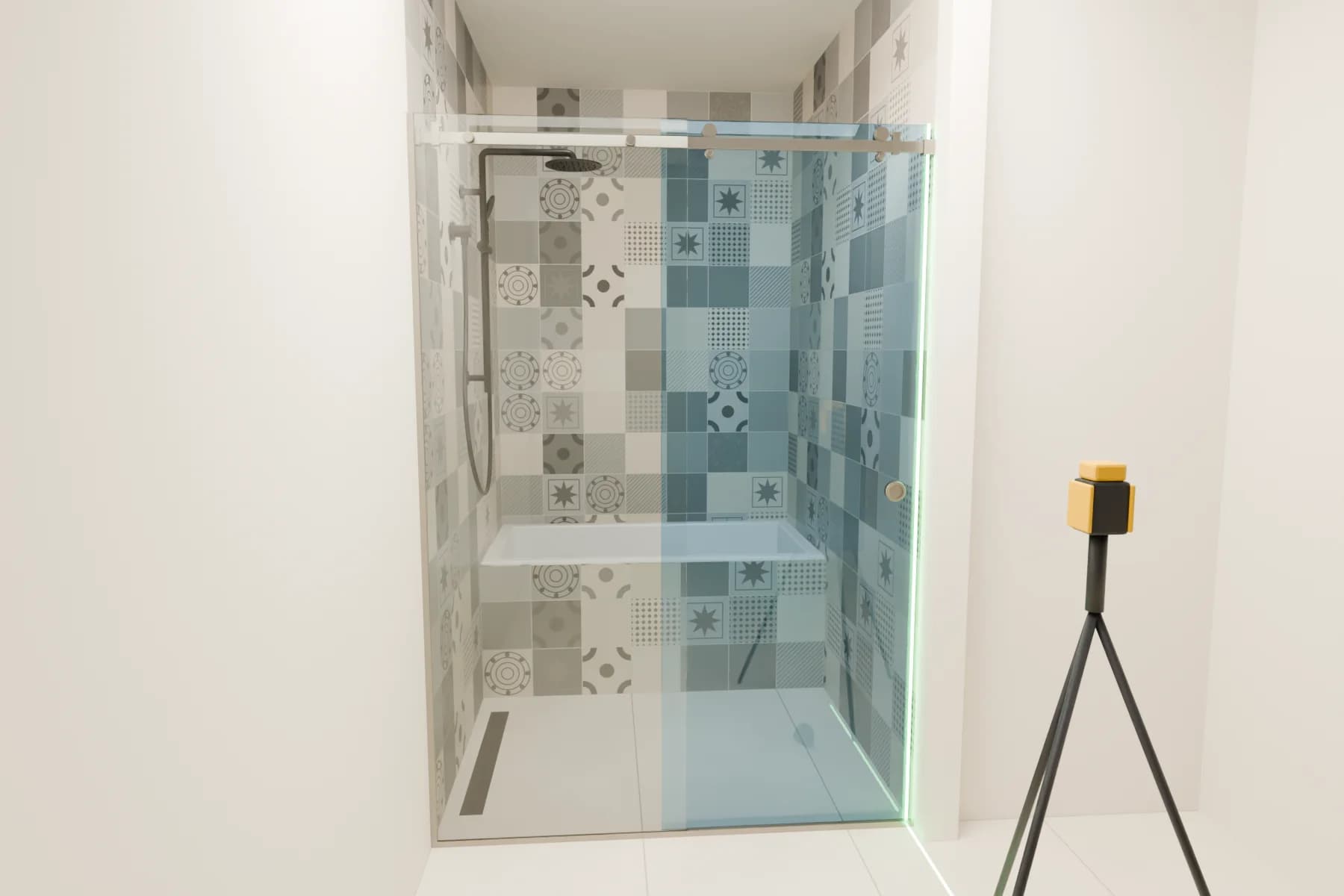

Дверь висит на треке, вертикальная лазерная линия по её торцуТорец двери — в отвес по лазеру
  1. 1Вдвоём поднимите дверь и поставьте ролики на трек.
  2. 2Отрегулируйте ролики по высоте, чтобы дверь шла параллельно полу с равным зазором.
  3. 3Направьте вертикальную линию лазерного уровня по торцу двери и выставьте дверь в отвес регулировкой роликов.
  4. 4Прокатите дверь по треку от упора до упора и проверьте ход.
13

Шаг 13 из 16

Разметьте нижнюю направляющую

Направляющая держит низ двери в одной плоскости, чтобы дверь не раскачивалась и не задевала стекло.

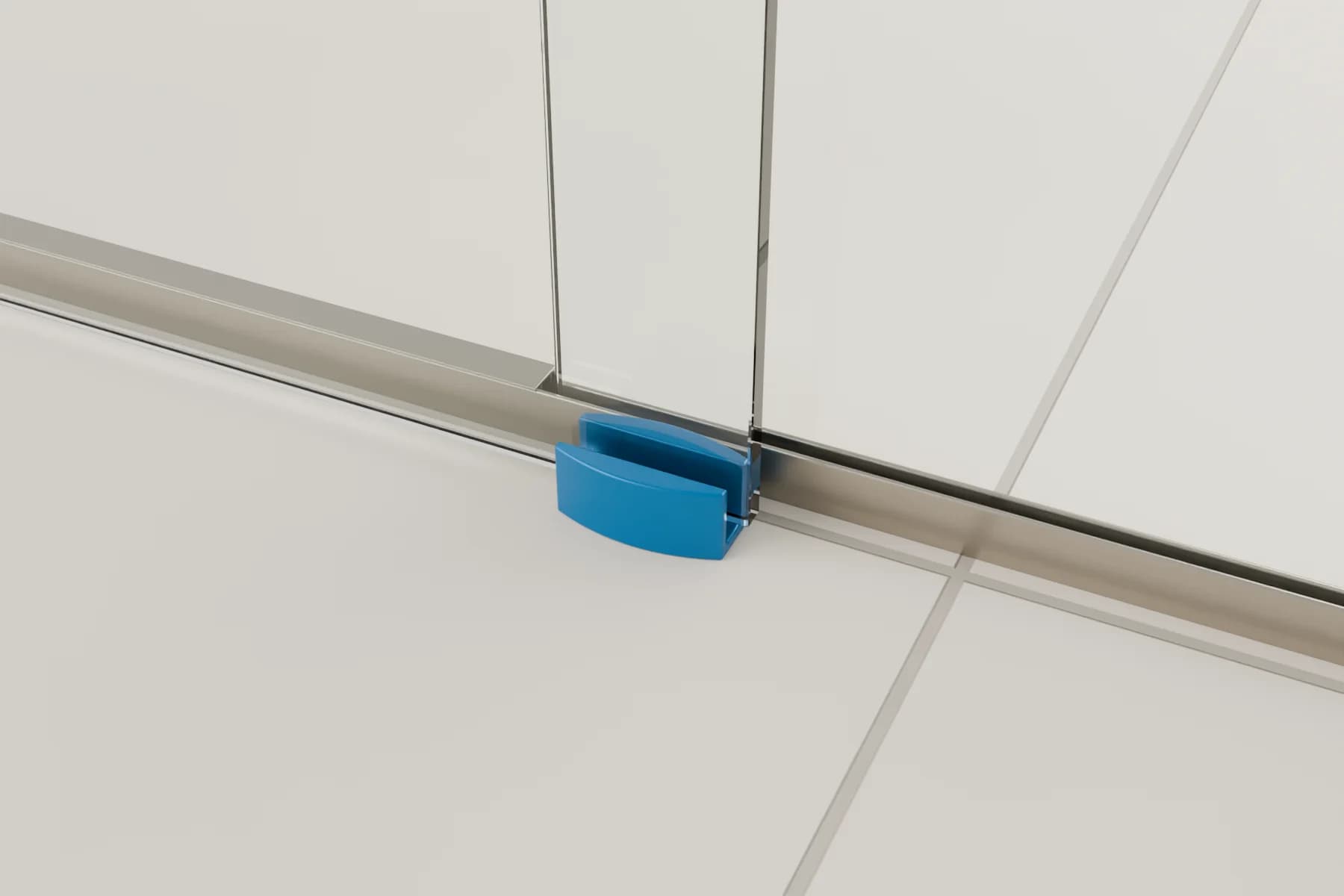

Нижняя направляющая на низе двери, контур обведён по полуОбведите по полу
  1. 1Найдите участок, где дверь заходит за неподвижное стекло, — направляющая ставится здесь.
  2. 2Выставьте во вставке направляющей толщину стекла 8 мм: на дне направляющей подписаны положения 8, 10 и 12 мм.
  3. 3Наденьте направляющую на низ висящей двери.
  4. 4Выставьте её и обведите карандашом по полу.
14

Шаг 14 из 16

Установите нижнюю направляющую

Чтобы закрепить направляющую, дверь нужно снять — иначе к ней не подобраться.

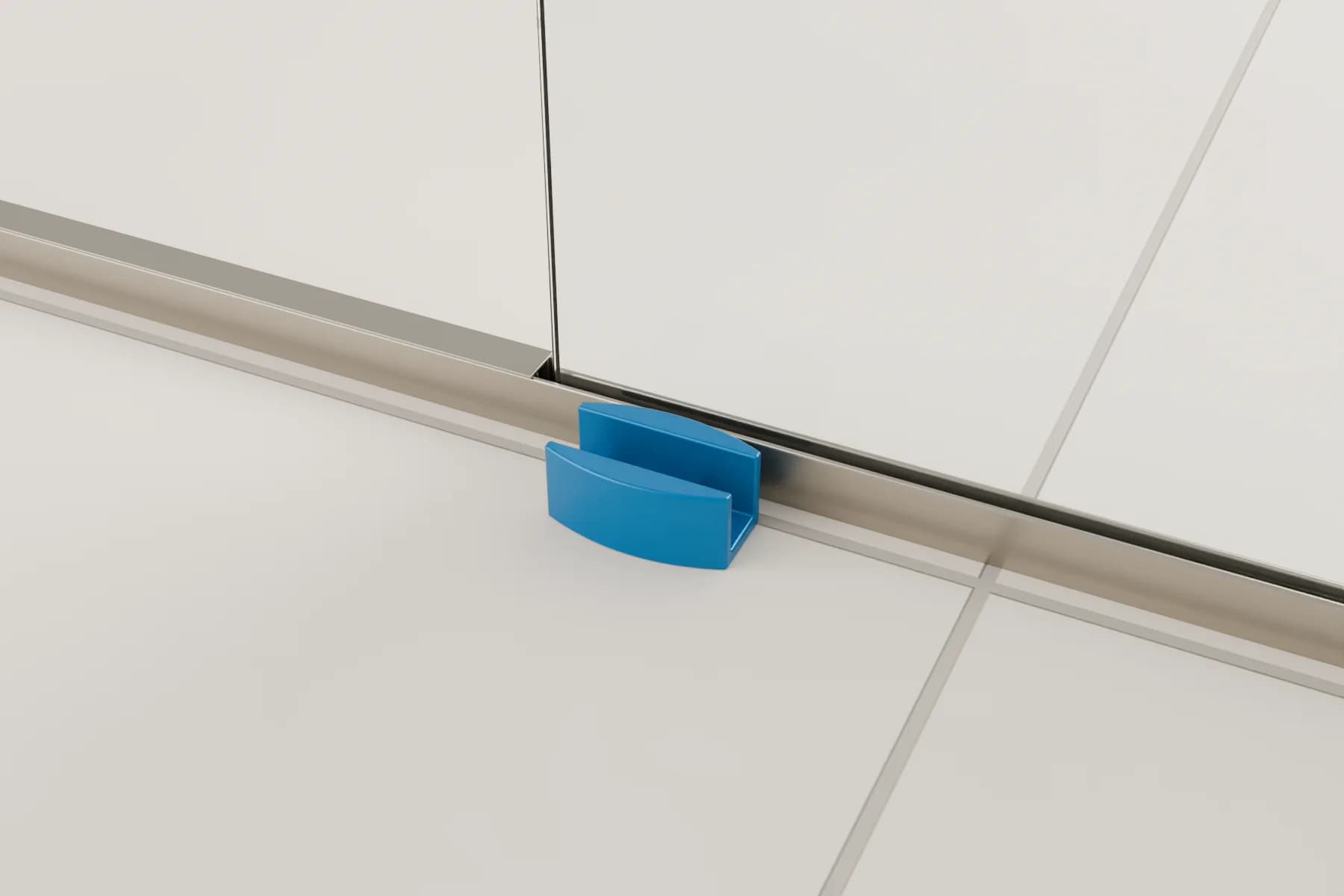

Нижняя направляющая закреплена на полуВставка на стекло 8 мм
  1. 1Вдвоём снимите дверь с трека и отставьте в безопасное место.
  2. 2Закрепите направляющую на полу точно по контуру.
  3. 3Повесьте дверь обратно, заведя её низ в направляющую.
  4. 4Прокатите дверь и проверьте, что она идёт свободно и не касается неподвижного стекла.
15

Шаг 15 из 16

Установите уплотнители и магнитный притвор

Уплотнители отсекают брызги на стыках, а магнитный притвор держит закрытую дверь у стены.

Магнитный притвор двери к стене и уплотнитель на стыке со стекломПоловина на двериОтветная часть на профиле у стены
  1. 1Наденьте уплотнитель с усиком на кромку двери, которая заходит за неподвижное стекло.
  2. 2Наденьте магнитный уплотнитель на кромку двери со стороны стены.
  3. 3Подрежьте оба уплотнителя по высоте стекла.
  4. 4Подкатите дверь к стене до касания и отметьте на стене, где встанет ответная часть магнитного уплотнителя.
  5. 5Закрепите на стене по отметке профиль для магнитного уплотнителя.
  6. 6Наденьте на профиль ответную часть магнитного уплотнителя.
16

Шаг 16 из 16

Отрегулируйте и загерметизируйте

Последняя проверка и герметик по швам — и душевая готова.

Готовая прямая душевая перегородка с откатной дверью
  1. 1Прокатите дверь несколько раз и убедитесь, что она нигде не задевает и не шоркает.
  2. 2Выставьте стопоры там, где дверь должна останавливаться, и затяните их.
  3. 3Пройдите силиконовым герметиком швы П-профиля по полу и стене — снаружи или изнутри.
  4. 4Снимите малярный скотч.

Важно

До первого душа дождитесь, пока герметик полностью высохнет. Срок указан на тубе — обычно от 12 часов до суток.

После монтажа

  • Протирайте трек и ролики вместе со стеклом: налёт на треке делает ход туже.
  • Если дверь со временем начала откатываться сама или задевать стекло, подрегулируйте ролики по высоте.
  • Возникли вопросы при монтаже — позвоните или напишите нам, подскажем.

FURKO · Красноярск · +7 (391) 215-35-12 · furko.ru

WhatsAppTelegramMax

Не хотите монтировать сами? Монтаж мастером FURKO — по договору, с гарантией.

Изготовим и установим

Откатная дверь на заказ в Красноярске

Замер, закалённое стекло по вашим размерам, фурнитура и монтаж мастером — от 41 200 ₽.

Цены и проектыРассчитать стоимость
