Инструкция по монтажу · FURKO

Монтаж стеклянной шторки на ванну

Стационарная шторка — это тот же экран на пол, только стоит он на борту ванны. Стекло держит П-профиль на борту ванны и на стене, верх — штанга-стабилизатор 15 × 15 к стене. В варианте «в рамке» профиль идёт и по свободной кромке, и по верху стекла.

Читайте шаг целиком, прежде чем начинать его.

Скачать PDFК шагам монтажа
Монтаж стеклянной шторки на ванну
  1. 01Проверьте стены и пол на завалы
  2. 02Разметьте место шторки
  3. 03Закрепите П-образный профиль на борту ванны
  4. 04Отмерьте профиль для стены по стеклу
  5. 05Закрепите профиль на стене
  6. 06Вклейте стекло
  7. 07Установите стабилизатор
  8. 08Отрегулируйте и загерметизируйте

Перед началом

Комплект

  • Стекло шторки

    Стекло шторки · 1 шт.

    Закалённое, 8 мм

  • П-образный профиль

    П-образный профиль · хлыст

    На борт ванны и на стену, а в рамке — и на свободную кромку и верх

  • Штанга-стабилизатор 15 × 15

    Штанга-стабилизатор 15 × 15 · 1 шт.

    Держит верх стекла

  • Крепление штанги к стеклу

    Крепление штанги к стеклу · 1 шт.

    На верхнюю кромку стекла

  • Крепление штанги к стене

    Крепление штанги к стене · 1 шт.

    На заднюю стену

Количество деталей — для стандартной конфигурации. Точный состав вашего заказа — в спецификации к договору.

Инструменты и материалы

  • Лазерный уровень

    Лазерный уровень

  • Рулетка

    Рулетка

  • Шуруповёрт

    Шуруповёрт

  • Карандаш и малярный скотч

    Карандаш и малярный скотч

  • Перьевые свёрла по кафелю — Ø 5 или 6 мм — под ваш крепёж
  • Анкеры или дюбели с саморезами — Того же диаметра, что сверло: 5 или 6 мм
  • Свёрла по металлу — Ø 5 или 6 мм — для отверстий в П-профиле, под ваш крепёж
  • Торцовочная пила с диском по алюминию — Для П-профиля. Можно обойтись болгаркой, но пилой рез получается ровнее, точнее и аккуратнее
  • Болгарка — С диском по металлу — для штанги-стабилизатора. Ею же можно резать П-профиль
  • Силиконовый герметик — Лучше аквариумный: он прозрачный и держит воду
  • Присоски для стекла — Не обязательно, но со стеклом так проще и безопаснее

Безопасность

  • Закалённое стекло 8 мм весит около 20 кг на каждый квадратный метр. Переносите и ставьте его вдвоём, работайте в перчатках.
  • Закалённое стекло прочное по плоскости, но уязвимо по углам и кромкам. Не ставьте его на угол на плитку, подкладывайте картон или ткань.
  • Перед сверлением убедитесь, что в стене и полу в этих местах нет труб и проводки.
  • Режьте алюминий и нержавеющую сталь в очках, после резки снимите заусенцы с торцов.
01

Шаг 1 из 8

Проверьте стены и пол на завалы

Стены и пол редко бывают идеально ровными. Насколько они отклоняются, нужно знать до разметки: от этого зависит, как встанет профиль.

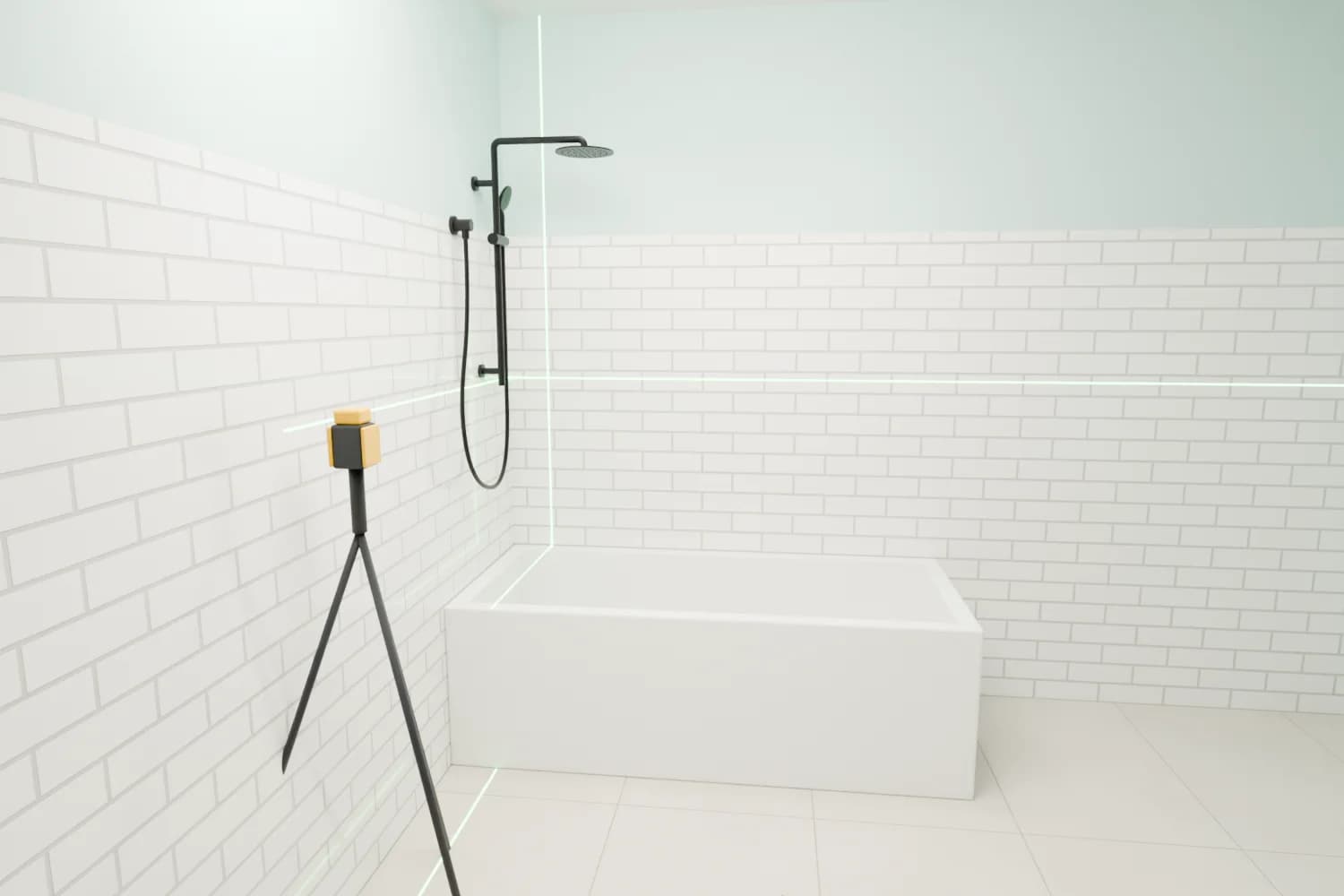

Лазерный уровень на штативе, зелёные линии на полу и стенахЛазерная линияБорт ванныЛазерный уровень
  1. 1Поставьте лазерный уровень на штатив перед ванной и включите вертикальную и горизонтальную линии.
  2. 2Направьте вертикальную линию вдоль стены, к которой встанет шторка, параллельно ей на небольшом расстоянии.
  3. 3Рулеткой измерьте расстояние от стены до лазерной линии внизу, посередине и вверху. Разница — это завал стены.
  4. 4Горизонтальной линией проверьте борт ванны: измерьте расстояние от борта до линии в нескольких точках по длине шторки.
  5. 5Запишите все замеры: они понадобятся при разметке.

Совет

Небольшой завал — это нормально: П-профиль и уплотнители рассчитаны на него. Если завал больше, чем зазоры на чертеже, позвоните нам до начала монтажа.

02

Шаг 2 из 8

Разметьте место шторки

Разметка показывает, где встанут профиль и стекло: на борту ванны и на стене.

Малярный скотч по борту ванны и на стенеМалярный скотчЛиния стекла по борту
  1. 1Наклейте малярный скотч по борту ванны вдоль будущей шторки и вертикально на стене в месте примыкания.
  2. 2Карандашом по скотчу нанесите линии профиля и стекла по чертежу заказа.
  3. 3Отметьте на борту, где заканчивается стекло.
  4. 4Проверьте, что профиль встанет на борт целиком, а смеситель и полочки ему не мешают.

Совет

По скотчу карандаш видно лучше, чем по плитке и акрилу, а после монтажа скотч просто снимается вместе с разметкой.

03

Шаг 3 из 8

Закрепите П-образный профиль на борту ванны

Профиль на борту ванны — основа шторки: в него встанет стекло. Длину профиля считают от длины стекла.

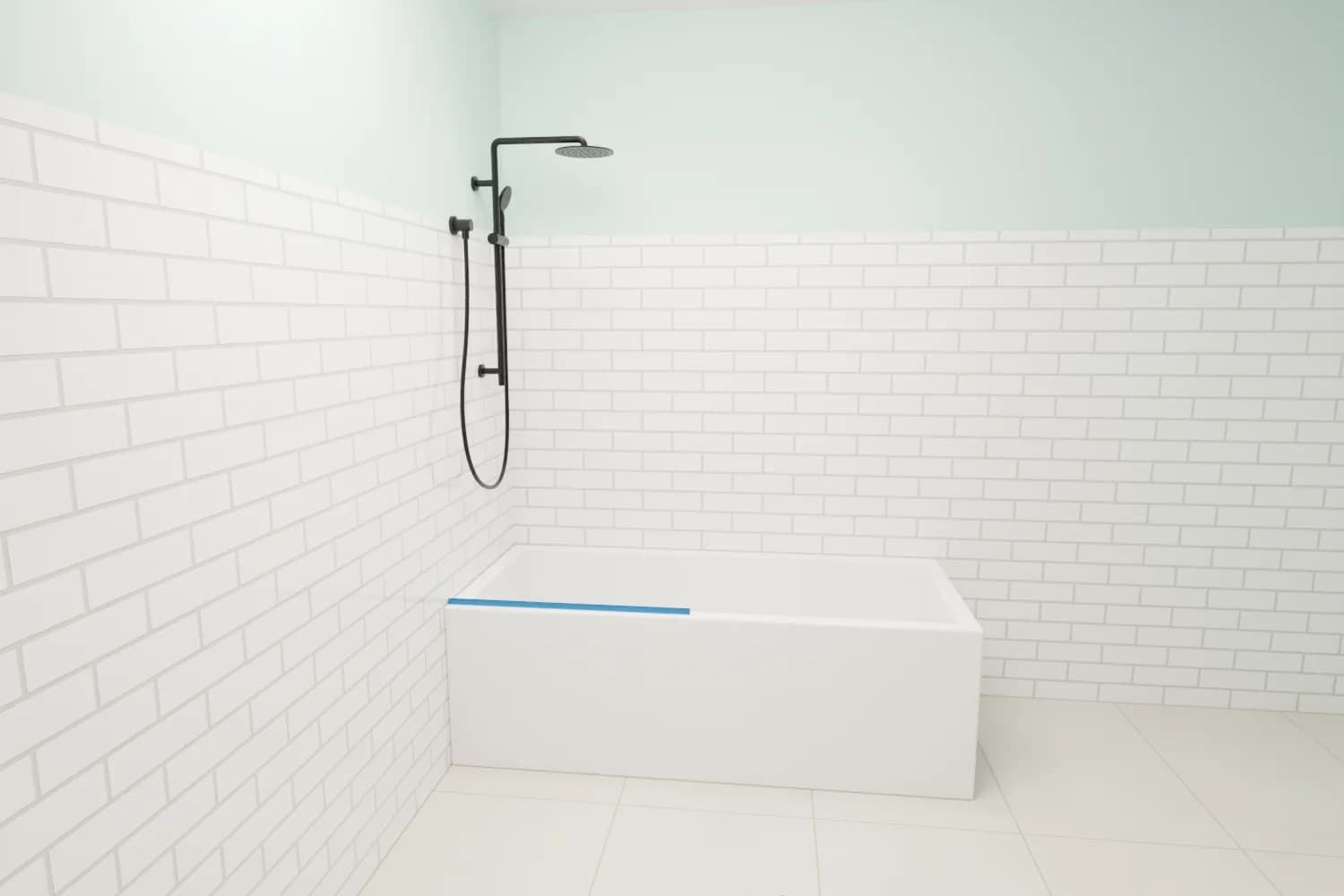

П-образный профиль на борту ванныПрофиль на борту ванны
  1. 1Отмерьте длину профиля: длина стекла плюс 5–6 мм. Это зазор у стены на регулировку — не на завал стены.
  2. 2Если шторка в рамке, отнимите от этой длины 16 мм. Вертикальный профиль на свободной кромке стоит на борту и упирается в нижний. Высота профиля 18 мм, но 2 мм из них — дно: кромка стекла упирается в него, и стекло заходит в профиль на 16 мм.
  3. 3Отпилите профиль торцовочной пилой с диском по алюминию или болгаркой. Пилой рез получается ровнее и точнее.
  4. 4Обезжирьте борт ванны по разметке.
  5. 5Нанесите на основание профиля силиконовый герметик или полиуретановый клей и прижмите профиль к борту точно по разметке, оставив у стены зазор 5–6 мм.
  6. 6Уберите лишний герметик или клей и дайте ему схватиться.

Совет

Акриловую ванну можно просверлить пером и закрепить профиль на анкеры — но лучше этого не делать: отверстия в борту испортят ванну. Клея или герметика достаточно: нагрузку от стекла забирают профиль на стене и стабилизатор.

04

Шаг 4 из 8

Отмерьте профиль для стены по стеклу

Высоту профиля на стене удобнее всего взять по самому стеклу.

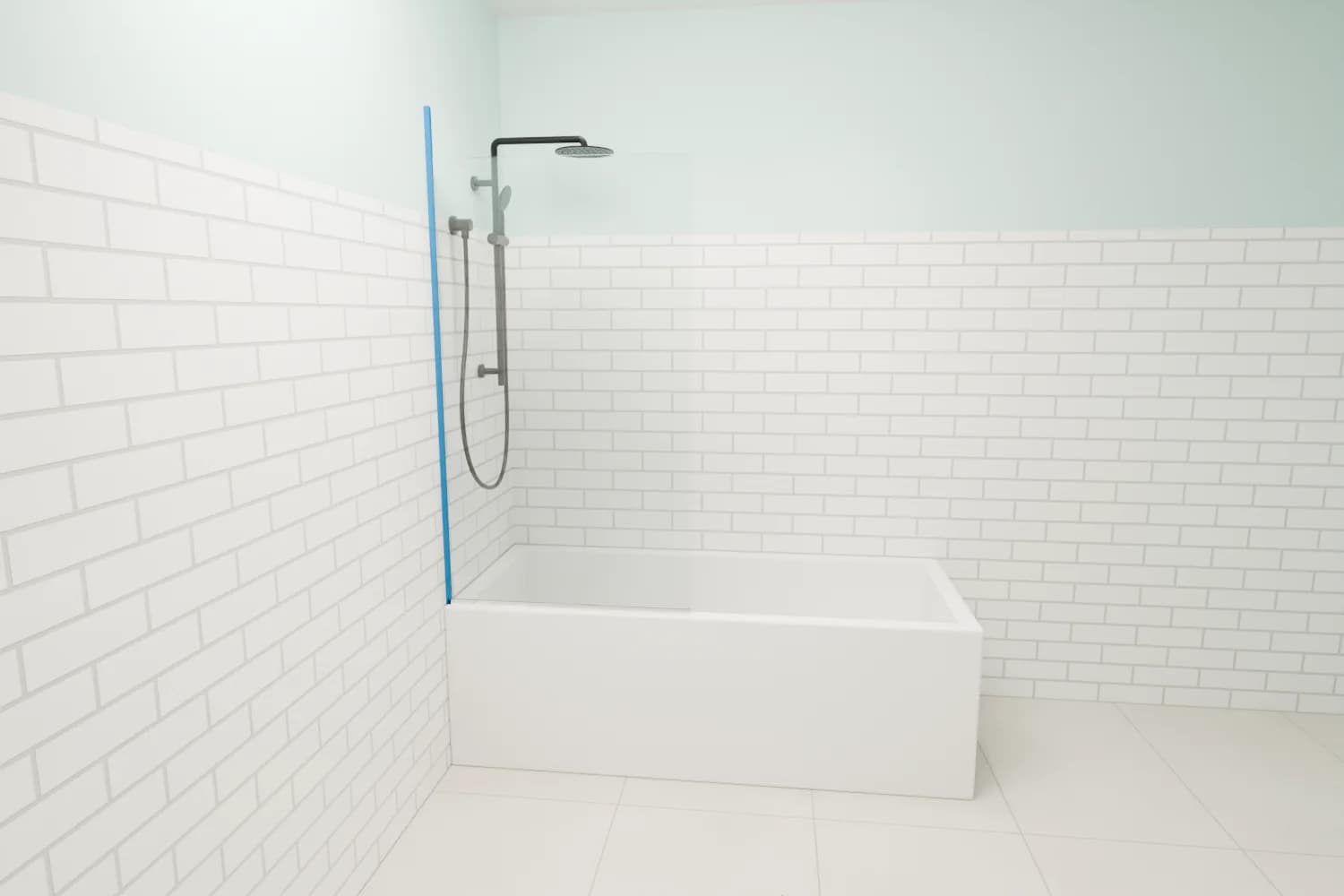

Стекло в профиле на борту ванны, к кромке у стены приложен хлыст профиляОтметка по верху стекла
  1. 1Вдвоём вставьте стекло в профиль на борту ванны и придвиньте к стене, оставив зазор 5–6 мм.
  2. 2Наденьте на вертикальную кромку стекла у стены необрезанный хлыст П-профиля.
  3. 3Если шторка без рамки, отметьте на хлысте высоту по верхней кромке стекла.
  4. 4Если шторка в рамке, наденьте отрезок П-профиля на верхнюю кромку стекла и отметьте высоту по верху этого профиля: он выше кромки стекла.
  5. 5Аккуратно выньте стекло и отставьте в безопасное место.
05

Шаг 5 из 8

Закрепите профиль на стене

Профиль на стене держит вертикальную кромку шторки.

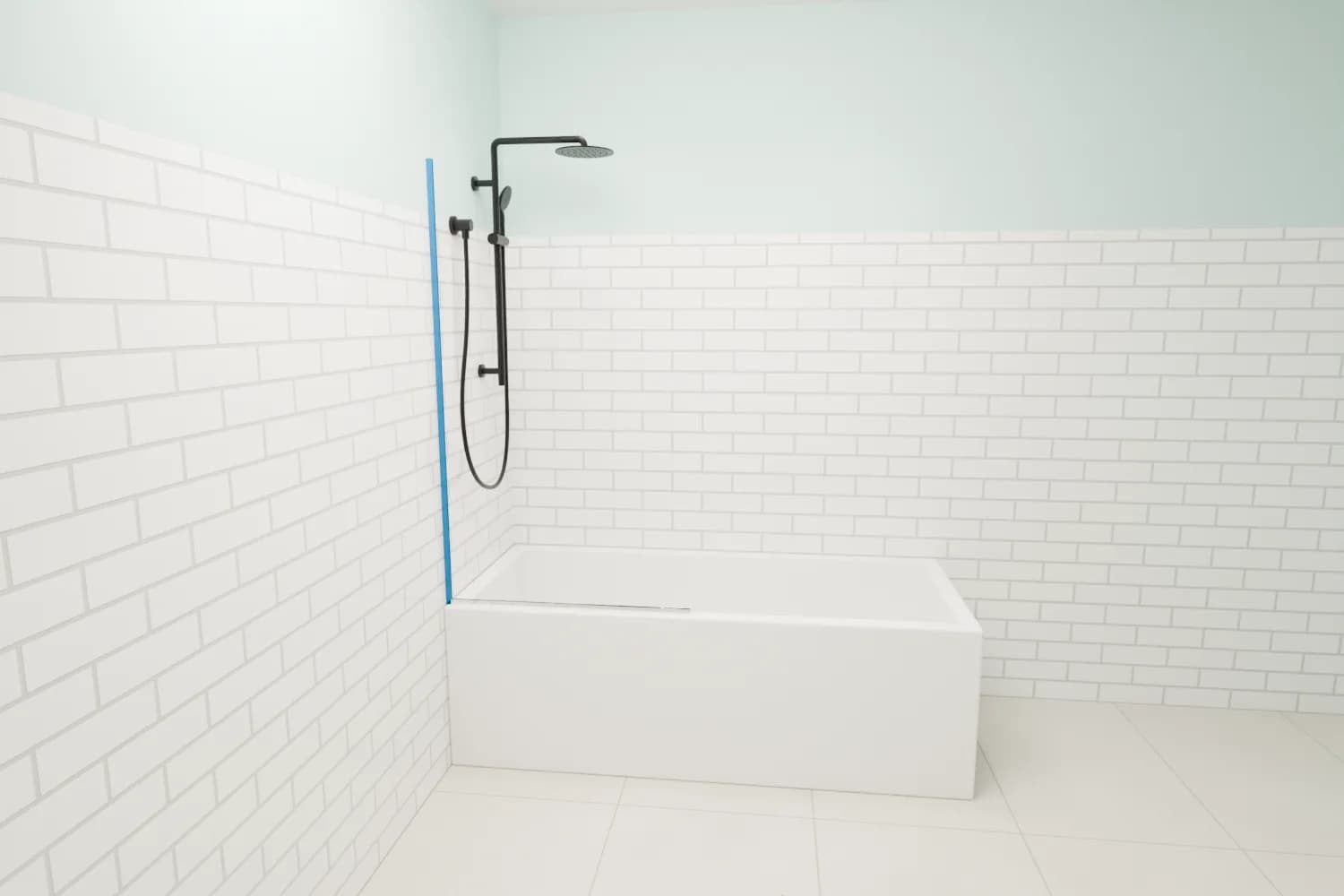

Профиль на борту ванны и на стенеКрепёж через 500 мм
  1. 1Отпилите профиль по отметке.
  2. 2Просверлите в нём отверстия под крепёж с шагом 500 мм сверлом по металлу Ø 5 или 6 мм.
  3. 3Приложите профиль к стене по разметке, низом на профиль на борту, и перенесите отверстия.
  4. 4Просверлите плитку перьевым сверлом по кафелю Ø 5 или 6 мм, вставьте анкеры или дюбели и прикрутите профиль.

Важно

Сверлите плитку без удара, на небольших оборотах: перо по кафелю не колет глазурь.

06

Шаг 6 из 8

Вклейте стекло

Стекло сажается в профиль на силиконовый герметик — так оно стоит неподвижно, а вода не проходит под профиль.

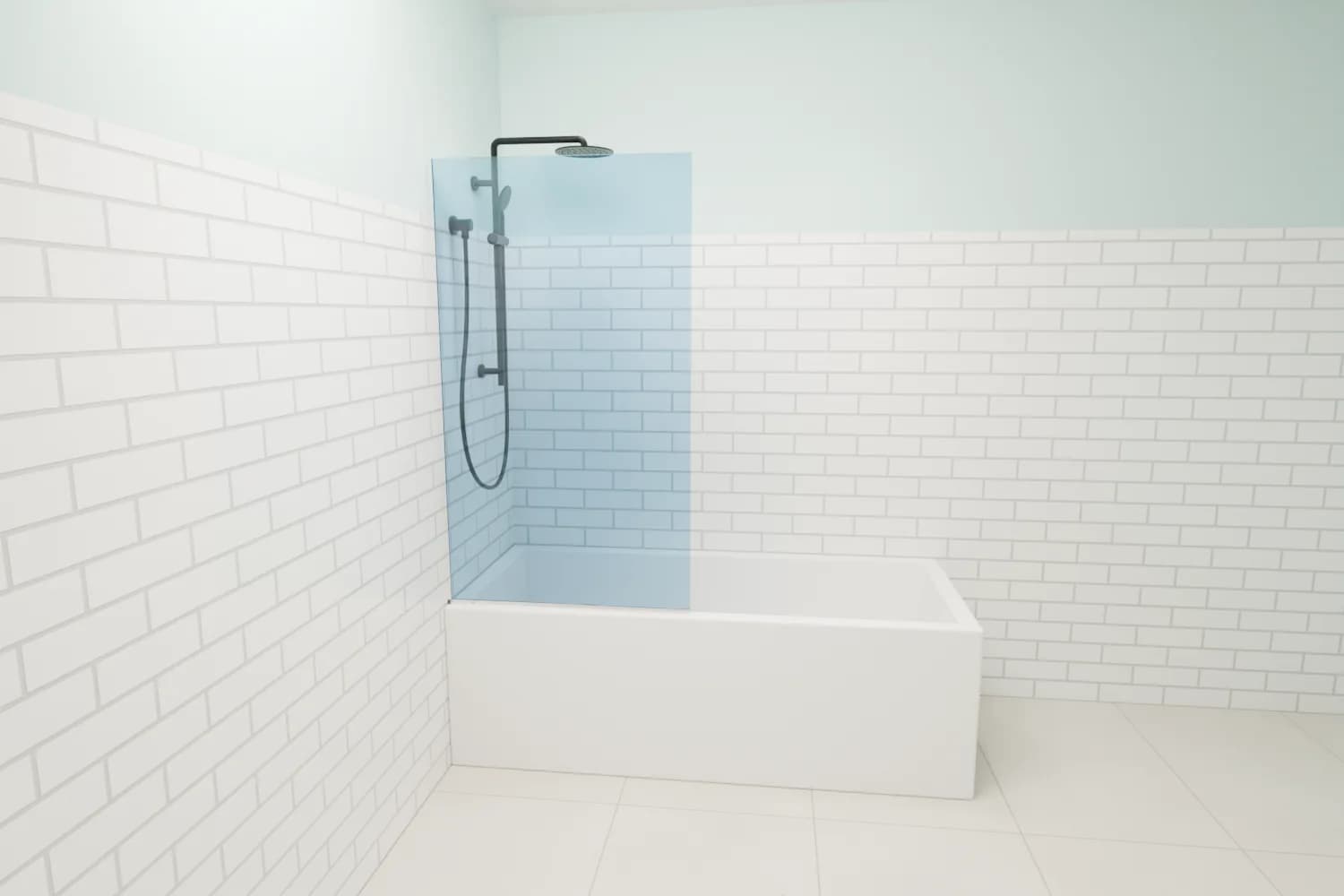

Стекло шторки вклеено в профильГерметик на стенку пазаи на стене
  1. 1Нанесите силиконовый герметик на внутреннюю стенку паза П-профиля — на борту и на стене, не на дно. Лучше использовать аквариумный.
  2. 2Так стекло, встав в профиль, прижмётся к герметику боковой гранью: шов получится герметичнее, а лишний силикон не выдавится наружу.
  3. 3Вдвоём вставьте стекло: сначала низом в профиль на борту, затем заведите кромку в профиль на стене.
  4. 4Выровняйте стекло по разметке и лазерному уровню, уберите лишний герметик.
  5. 5Если шторка в рамке, так же наденьте профиль на свободную кромку и на верх стекла.

Важно

Не нагружайте стекло, пока герметик не схватится: не опирайтесь на него и не тяните за край.

07

Шаг 7 из 8

Установите стабилизатор

Штанга-стабилизатор связывает верх шторки со стеной: без неё стекло раскачивается и расшатывает профиль.

Штанга-стабилизатор от шторки к стенеКрепление к стеклуКрепление к стене
  1. 1Установите крепление штанги на верхнюю кромку стекла, у свободного края.
  2. 2Приложите штангу от крепления на стекле к стене под прямым углом к стеклу и отметьте длину.
  3. 3Отрежьте штангу болгаркой с диском по металлу, снимите заусенцы.
  4. 4Наденьте на штангу крепление к стене, вставьте штангу в крепление на стекле и отметьте отверстия на стене.
  5. 5Просверлите плитку перьевым сверлом, вставьте анкеры или дюбели и прикрутите крепление к стене.
  6. 6Проверьте по уровню, что стекло стоит вертикально, и затяните винты креплений.
08

Шаг 8 из 8

Отрегулируйте и загерметизируйте

Последняя проверка и герметик по швам — и душевая готова.

Готовая стеклянная шторка на ванну
  1. 1Пройдите силиконовым герметиком швы П-профиля по борту ванны и по стене — снаружи или изнутри.
  2. 2Снимите малярный скотч.

Важно

До первого душа дождитесь, пока герметик полностью высохнет. Срок указан на тубе — обычно от 12 часов до суток.

После монтажа

  • Протирайте стекло после душа: так на нём меньше налёта.
  • Если со временем стекло начало раскачиваться, подтяните винты креплений стабилизатора.
  • Возникли вопросы при монтаже — позвоните или напишите нам, подскажем.
