Монтаж душевой нестандартной формы (трапеция)

Трапеция срезает угол душевой: по фасаду неподвижное стекло у левой стены, дверь под углом 135° и неподвижное стекло до задней стены. Дверь висит на петлях стекло–стекло под углом, закрывается на магнитный притвор 135°. Сверху стёкла держит штанга с регулируемыми коннекторами на изломах.

У нестандартной формы права на ошибку меньше: стёкла сделаны по замеру и подрезать их нельзя. Поэтому разметке уделите особое внимание.

Скачать PDFК шагам монтажа
Монтаж душевой нестандартной формы (трапеция)
  1. 01Проверьте стены и пол на завалы
  2. 02Разметьте душевую
  3. 03Закрепите П-образный профиль на полу
  4. 04Отмерьте профили для стен по стёклам
  5. 05Закрепите профиль на стенах
  6. 06Вклейте неподвижные стёкла
  7. 07Установите штангу-стабилизатор
  8. 08Подготовьте дверь
  9. 09Навесьте дверь на петли
  10. 10Установите магнитный притвор
  11. 11Установите порожек
  12. 12Отрегулируйте и загерметизируйте

Перед началом

Комплект

  • Неподвижное стекло

    Неподвижное стекло · 2 шт.

    Закалённое, 8 мм: у левой и у задней стены

  • Дверь

    Дверь · 1 шт.

    Закалённое стекло 8 мм с отверстиями под петли и ручку

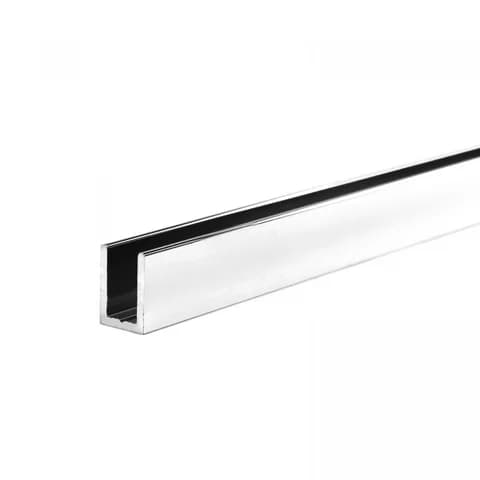

  • П-образный профиль

    П-образный профиль · хлыст

    На пол и на стены под неподвижные стёкла

  • Петля стекло — стекло под углом

    Петля стекло — стекло под углом · 2 шт.

    Соединяет дверь с неподвижным стеклом под 135°

  • Уплотнитель по петлям

    Уплотнитель по петлям · 1 шт.

    На кромку двери со стороны петель

  • Нижний уплотнитель

    Нижний уплотнитель · 1 шт.

    На нижнюю кромку двери

  • Магнитный притвор 135°

    Магнитный притвор 135° · 1 компл.

    На кромку двери и кромку неподвижного стекла

  • Порожек алюминиевый

    Порожек алюминиевый · 1 шт.

    На пол снаружи душевой по линии двери

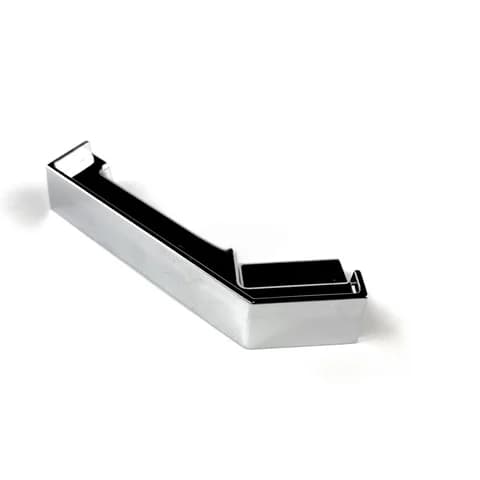

  • Коннектор порожка 135°

    Коннектор порожка 135° · 2 шт.

    На концы порожка у стёкол под углом

  • Ручка-скоба

    Ручка-скоба · 1 шт.

    С прокладками для стекла

  • Штанга-стабилизатор 15 × 15

    Штанга-стабилизатор 15 × 15 · хлыст

    Держит верх неподвижных стёкол

  • Коннектор штанга — стекло

    Коннектор штанга — стекло · 2 шт.

    На верхнюю кромку неподвижного стекла, у свободного края

  • Коннектор штанга — штанга

    Коннектор штанга — штанга · 2 шт.

    На изломе штанги, угол регулируется

  • Крепление штанги к стене

    Крепление штанги к стене · 2 шт.

Количество деталей — для стандартной конфигурации. Точный состав вашего заказа — в спецификации к договору.

Инструменты и материалы

  • Лазерный уровень

    Лазерный уровень

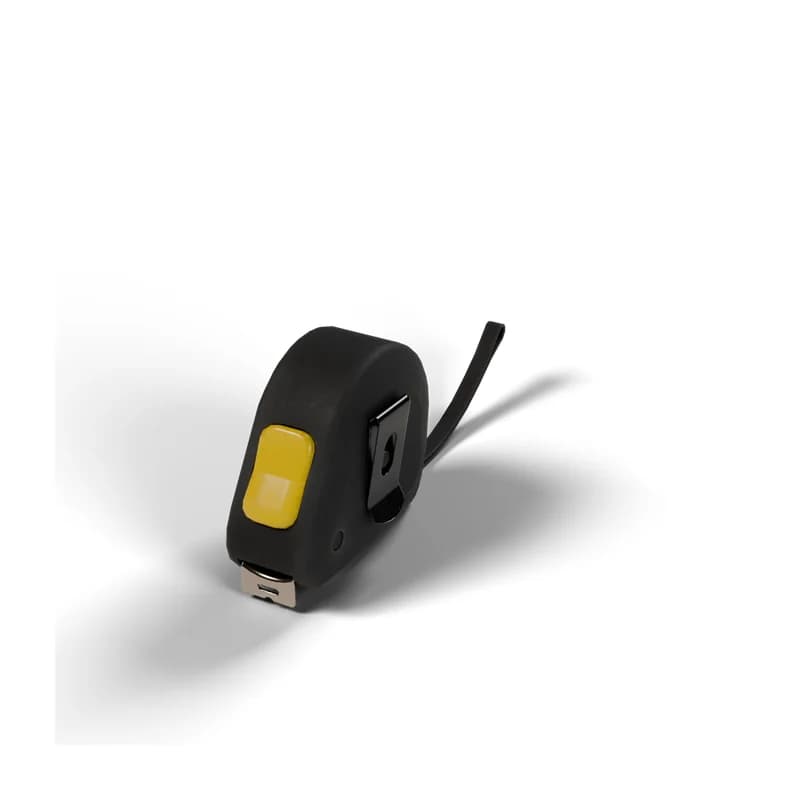

  • Рулетка

    Рулетка

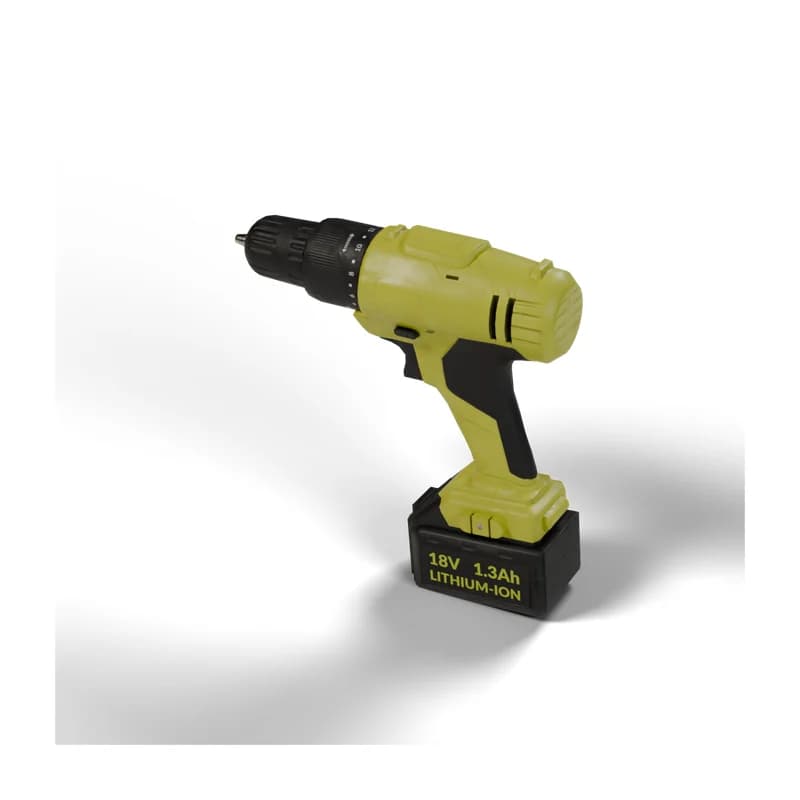

  • Шуруповёрт

    Шуруповёрт

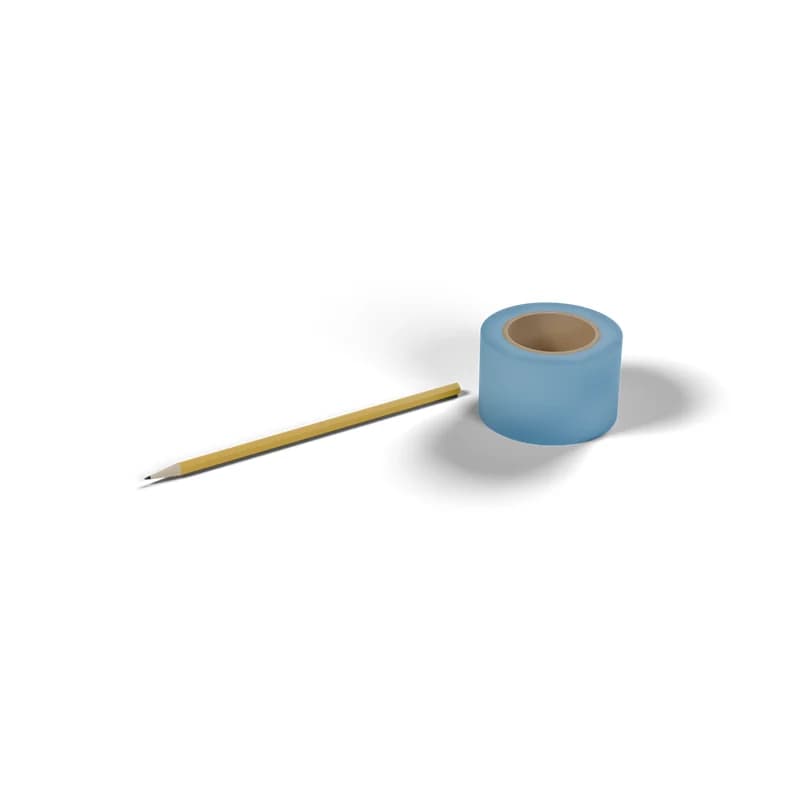

  • Карандаш и малярный скотч

    Карандаш и малярный скотч

  • Перьевые свёрла по кафелю — Ø 5 или 6 мм — под ваш крепёж
  • Анкеры или дюбели с саморезами — Того же диаметра, что сверло: 5 или 6 мм
  • Свёрла по металлу — Ø 5 или 6 мм — для отверстий в П-профиле, под ваш крепёж
  • Торцовочная пила с диском по алюминию — Для П-профиля. Можно обойтись болгаркой, но пилой рез получается ровнее, точнее и аккуратнее
  • Болгарка — С диском по металлу — для штанги. Ею же можно резать П-профиль и порожек
  • Силиконовый герметик — Лучше аквариумный: он прозрачный и держит воду
  • Присоски для стекла — Не обязательно, но со стеклом так проще и безопаснее
  • Подкладки — Деревянные бруски или пластиковые клинья: в сумме 10–11 мм или 16–18 мм — смотрите шаг навески двери
  • Угломер — Проверить углы 135° при разметке

Безопасность

  • Закалённое стекло 8 мм весит около 20 кг на каждый квадратный метр. Переносите и ставьте его вдвоём, работайте в перчатках.
  • Закалённое стекло прочное по плоскости, но уязвимо по углам и кромкам. Не ставьте его на угол на плитку, подкладывайте картон или ткань.
  • Перед сверлением убедитесь, что в стене и полу в этих местах нет труб и проводки.
  • Режьте алюминий и нержавеющую сталь в очках, после резки снимите заусенцы с торцов.
01

Шаг 1 из 12

Проверьте стены и пол на завалы

Стены и пол редко бывают идеально ровными. Насколько они отклоняются, нужно знать до разметки: от этого зависит, как встанет профиль.

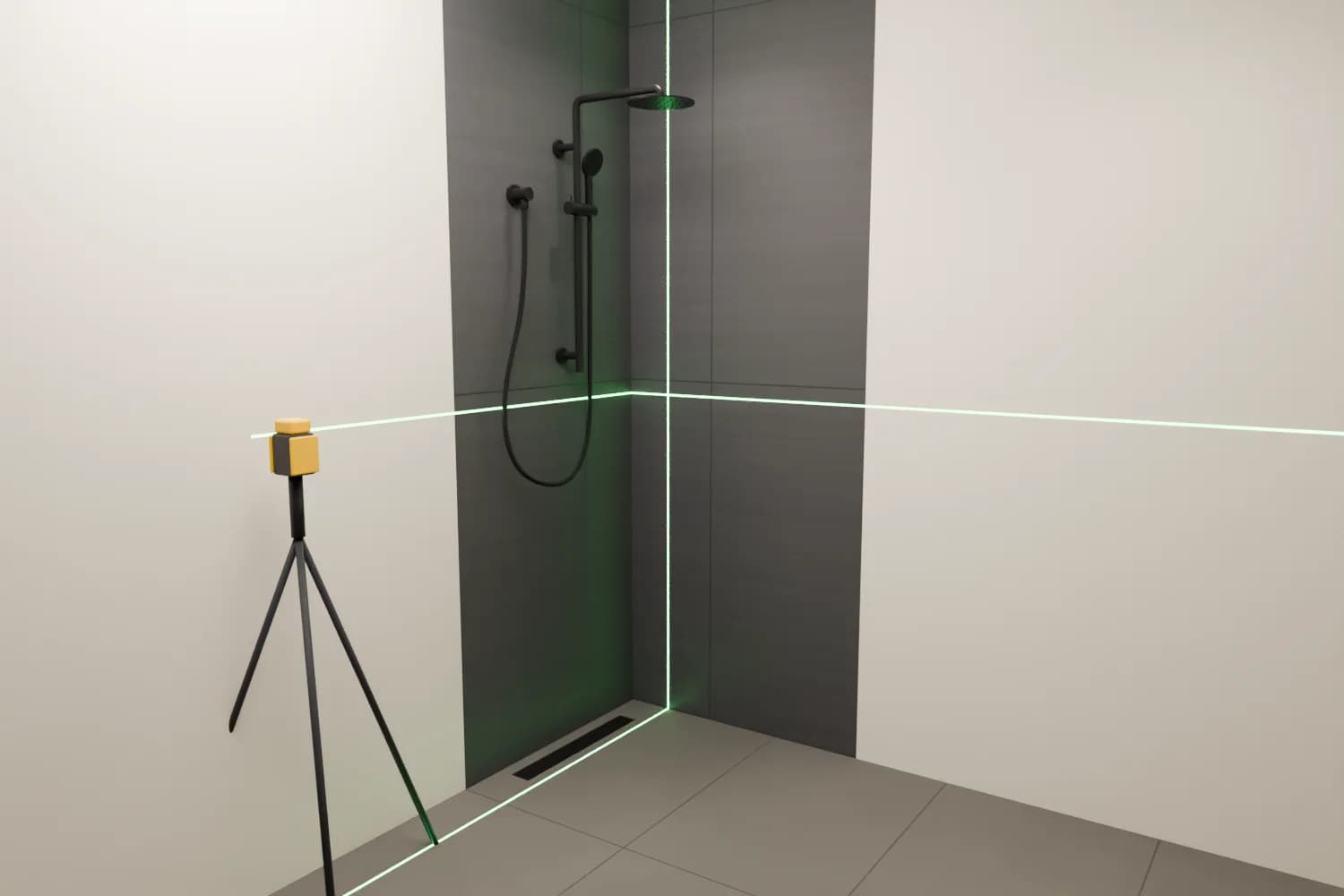

Лазерный уровень на штативе, зелёные линии на полу и стенахЛазерная линияЛазерный уровень
  1. 1Поставьте лазерный уровень на штатив перед душевой и включите вертикальную и горизонтальную линии.
  2. 2Направьте вертикальную линию вдоль стены, к которой встанет стекло, параллельно ей на небольшом расстоянии.
  3. 3Рулеткой измерьте расстояние от стены до лазерной линии внизу, посередине и вверху. Разница между замерами — это завал стены.
  4. 4Так же проверьте заднюю стену — к ней примыкает второе неподвижное стекло.
  5. 5Горизонтальной линией проверьте пол: измерьте расстояние от пола до линии в нескольких точках. Разница — перепад пола.
  6. 6Запишите все замеры: они понадобятся при разметке.

Совет

Небольшой завал — это нормально: П-профиль и уплотнители рассчитаны на него. Если завал больше, чем зазоры на чертеже, позвоните нам до начала монтажа.

02

Шаг 2 из 12

Разметьте душевую

Разметка показывает, где встанут профиль, стёкла и дверь. Линия ломаная: стекло у левой стены, дверь под углом и стекло к задней стене.

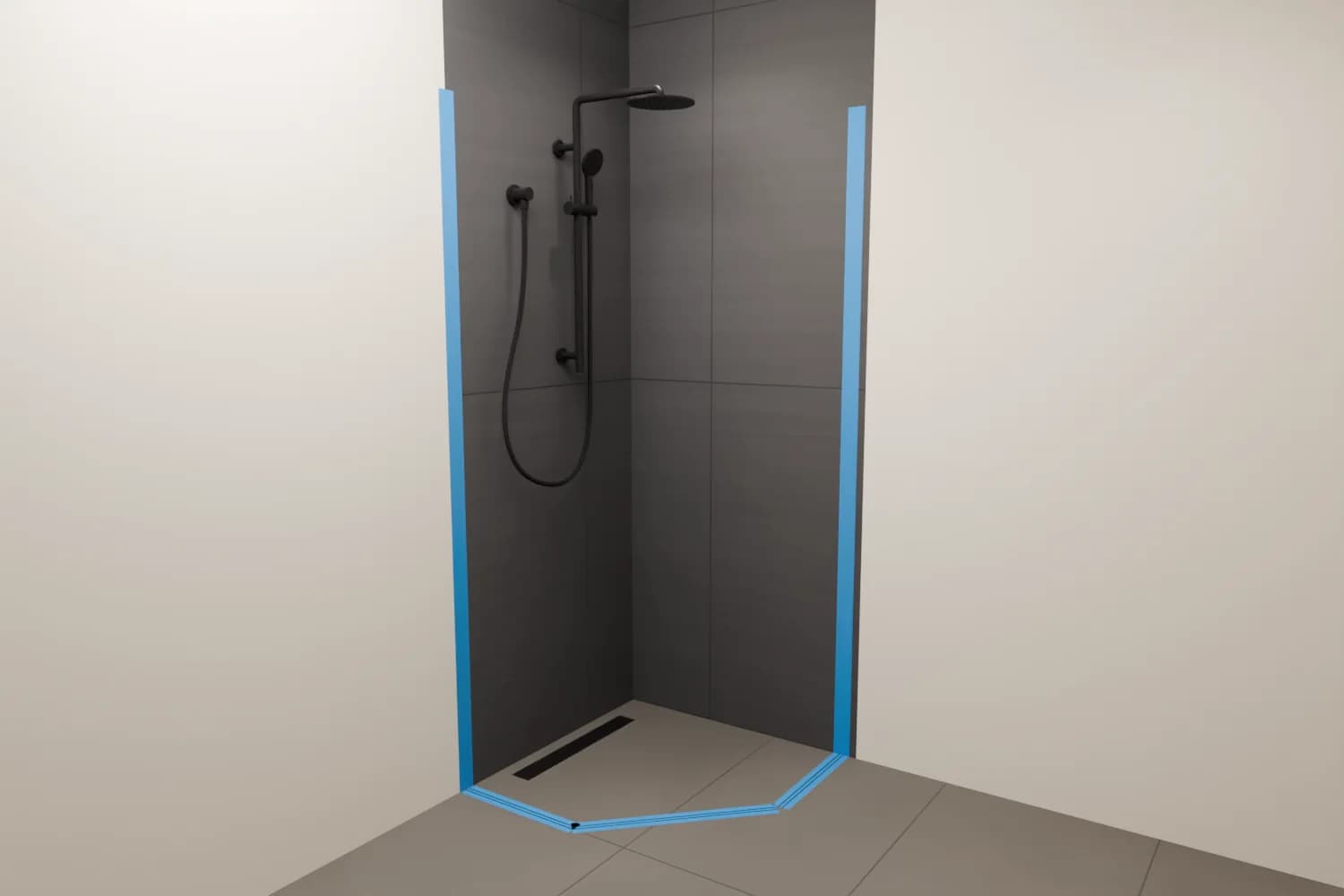

Малярный скотч по ломаной линии трапецииМалярный скотч
  1. 1Наклейте малярный скотч по полу вдоль всей ломаной линии и вертикально на обеих стенах в местах примыкания.
  2. 2Карандашом по скотчу нанесите линии профиля и стёкол по чертежу заказа.
  3. 3Угломером проверьте углы на изломах — 135°.
  4. 4Убедитесь, что все размеры сходятся с чертежом. Только после этого переходите к монтажу.

Совет

По скотчу карандаш видно лучше, чем по плитке, а после монтажа скотч просто снимается вместе с разметкой.

03

Шаг 3 из 12

Закрепите П-образный профиль на полу

Профиль на полу ставится только под неподвижные стёкла. Под дверью профиля нет: там будет порожек.

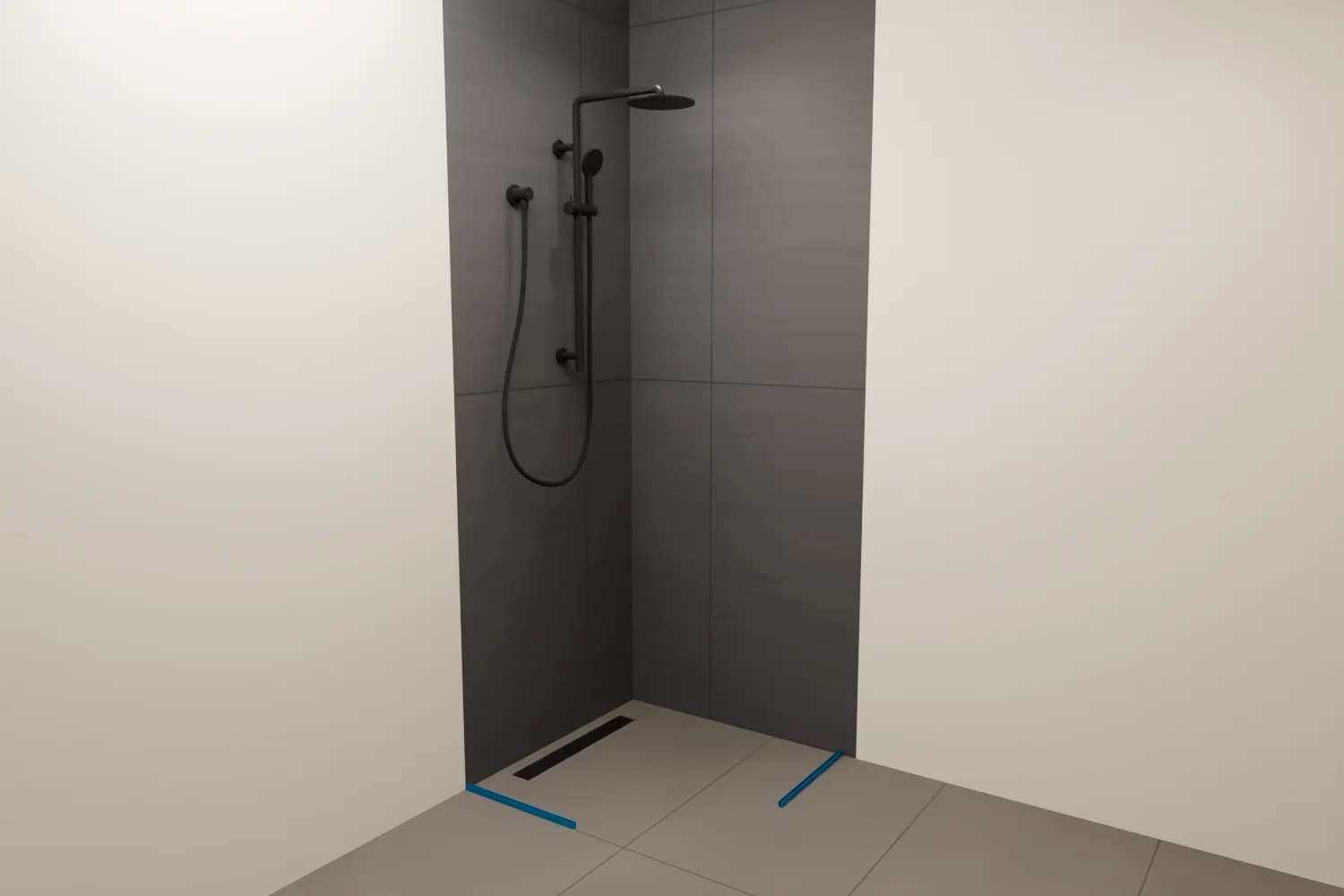

П-образный профиль на полу под неподвижными стёкламиКрепёж с шагом 500 мм
  1. 1Отмерьте профиль под каждое неподвижное стекло: длина стекла плюс 5–6 мм — зазор у стены на регулировку, не на завал стены.
  2. 2Для неподвижного стекла, к которому на петлях крепится дверь, отнимите от этой длины 10–11 мм: столько занимает уплотнитель, который надевается на кромку стекла со стороны двери.
  3. 3Отпилите профиль торцовочной пилой с диском по алюминию или болгаркой. Пилой рез получается ровнее и точнее.
  4. 4Для второго неподвижного стекла — у задней стены — тоже отнимите 10–11 мм: на его кромку со стороны двери надевается ответная часть магнитного притвора.
  5. 5Просверлите в профиле отверстия под крепёж с шагом 500 мм сверлом по металлу Ø 5 или 6 мм — того же диаметра, что ваш крепёж. На коротком отрезке хватит двух отверстий у краёв.
  6. 6Положите профиль на разметку и перенесите отверстия на пол.
  7. 7Просверлите плитку перьевым сверлом по кафелю Ø 5 или 6 мм, вставьте анкеры или дюбели того же диаметра.
  8. 8Прикрутите профиль шуруповёртом.

Важно

Сверлите плитку без удара, на небольших оборотах: перо по кафелю не колет глазурь.

04

Шаг 4 из 12

Отмерьте профили для стен по стёклам

Высоту профиля на стене удобнее всего взять по самому стеклу: так он точно совпадёт с кромкой.

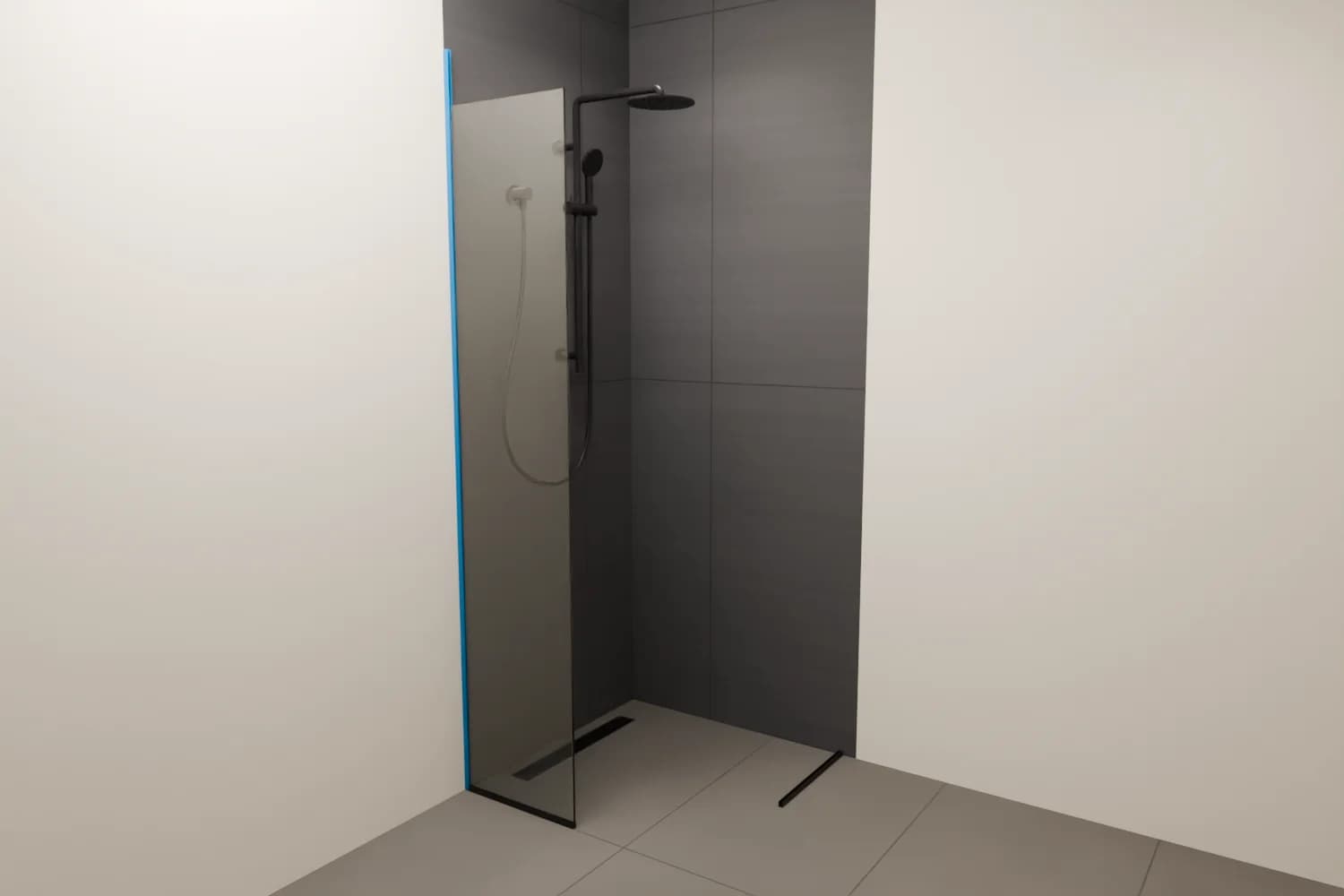

Стекло в профиле на полу, к кромке приложен хлыст профиляОтметка по верху стекла
  1. 1Вдвоём вставьте неподвижное стекло в профиль на полу и придвиньте к стене.
  2. 2Наденьте на вертикальную кромку стекла необрезанный хлыст П-профиля и отметьте высоту по верху стекла.
  3. 3Так же отмерьте профиль для второго неподвижного стекла.
  4. 4Аккуратно выньте стекло и отставьте в безопасное место.
05

Шаг 5 из 12

Закрепите профиль на стенах

Профиль на стене держит вертикальную кромку неподвижного стекла.

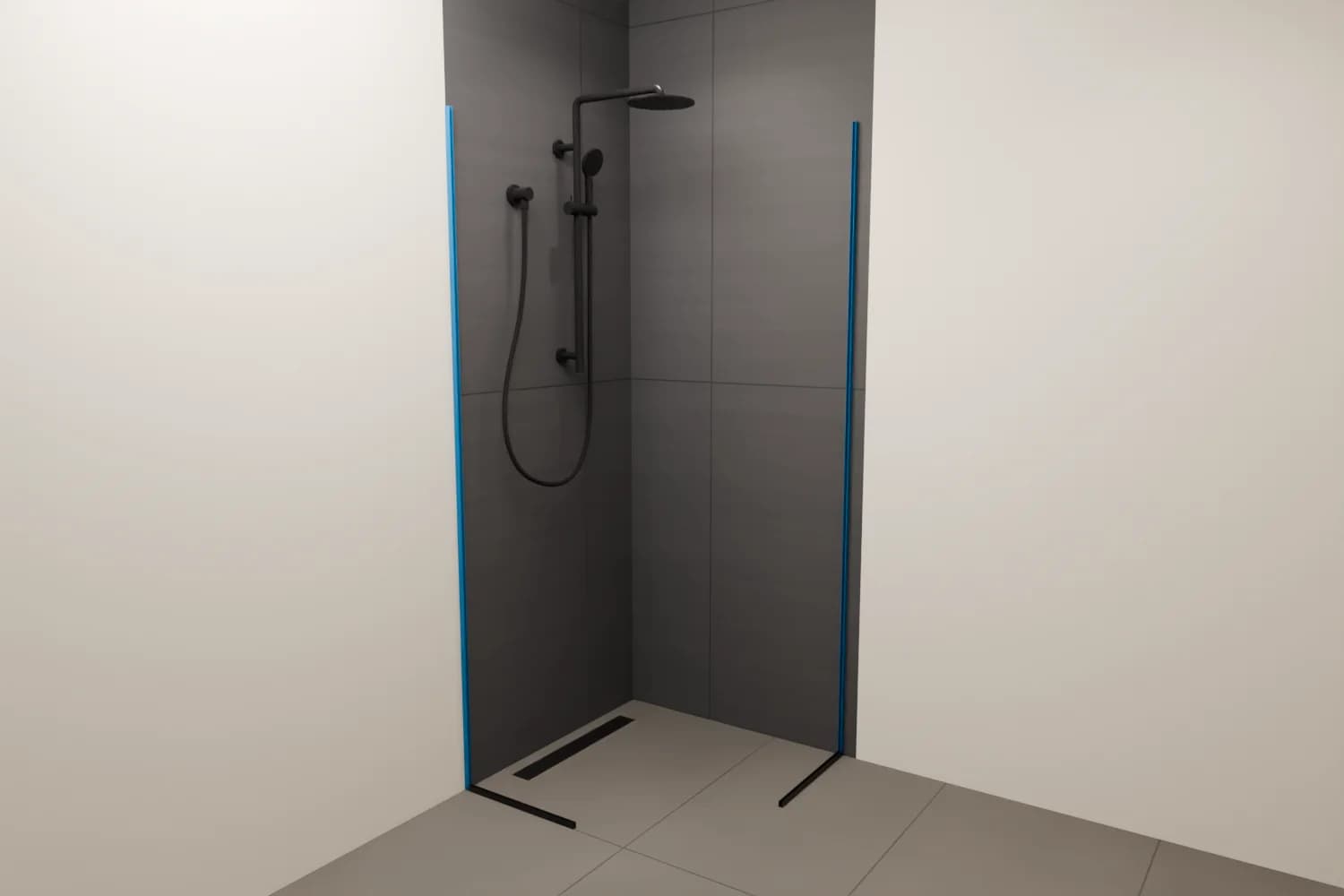

Профиль закреплён на полу и на стенеКрепёж через 500 мм
  1. 1Отпилите профиль по отметке торцовочной пилой или болгаркой.
  2. 2Просверлите в нём отверстия под крепёж с шагом 500 мм сверлом по металлу Ø 5 или 6 мм.
  3. 3Приложите профиль к стене по разметке, вплотную к профилю на полу, и перенесите отверстия.
  4. 4Просверлите плитку перьевым сверлом, вставьте анкеры или дюбели и прикрутите профиль.
06

Шаг 6 из 12

Вклейте неподвижные стёкла

Стекло сажается в профиль на силиконовый герметик — так оно стоит неподвижно, а вода не проходит под профиль.

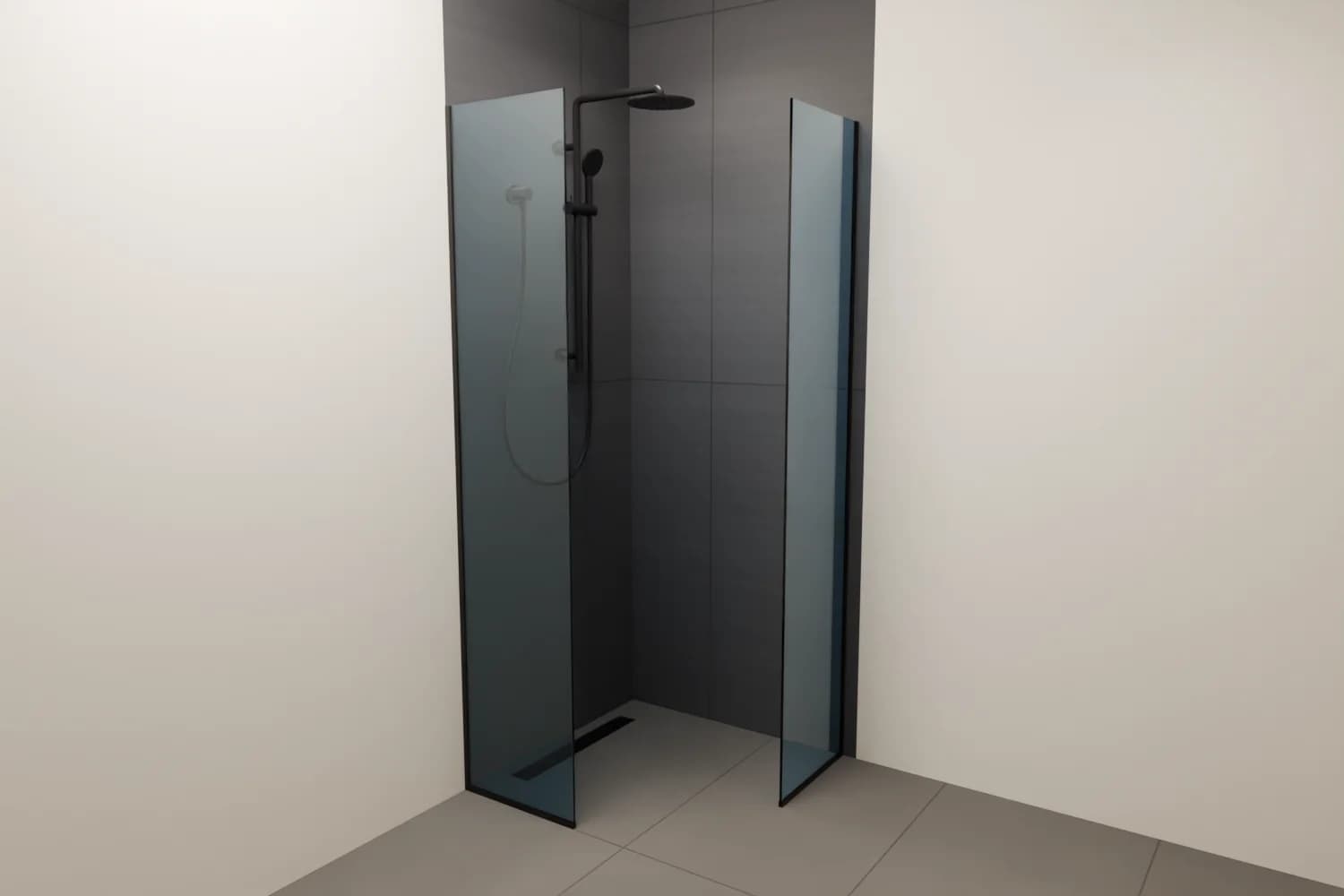

Оба неподвижных стекла вклеены в профильГерметик на стенку пазаи на стене
  1. 1Нанесите силиконовый герметик на внутреннюю стенку паза П-профиля — на полу и на стене, не на дно. Лучше использовать аквариумный.
  2. 2Так стекло, встав в профиль, прижмётся к герметику боковой гранью: шов получится герметичнее, стекло вклеится надёжнее, а лишний силикон не выдавится наружу.
  3. 3Вдвоём вставьте каждое неподвижное стекло: сначала низом в профиль на полу, затем заведите кромку в профиль на стене.
  4. 4Выровняйте стекло по разметке и лазерному уровню.
  5. 5Уберите лишний герметик, пока он не схватился.

Важно

Не нагружайте стекло, пока герметик не схватится: не опирайтесь на него и не тяните за край.

07

Шаг 7 из 12

Установите штангу-стабилизатор

Штанга связывает верх неподвижных стёкол со стенами. Без неё стекло под весом двери раскачивается, поэтому ставьте её до навески двери.

Штанга-стабилизатор с коннекторами на изломахКоннектор на стеклеКрепление к стене
  1. 1Установите коннекторы штанга — стекло на верхние кромки обоих неподвижных стёкол.
  2. 2Штанга идёт от левой стены к первому излому, над дверью ко второму и к задней стене. На изломах штанги соединяют коннекторы штанга — штанга: выставьте в них угол 135°.
  3. 3Коннектор штанга — стекло ставится не посередине, а у свободного края стекла — дальнего от стены — с небольшим отступом от края.
  4. 4Отмерьте штангу по месту, отрежьте болгаркой с диском по металлу и снимите заусенцы.
  5. 5Наденьте крепления к стене, вставьте штангу, отметьте отверстия на стене.
  6. 6Просверлите плитку перьевым сверлом, вставьте анкеры или дюбели и прикрутите крепления.
  7. 7Проверьте стёкла по лазерному уровню и затяните винты коннекторов.
08

Шаг 8 из 12

Подготовьте дверь

Ручку и уплотнители двери удобнее поставить, пока она не висит.

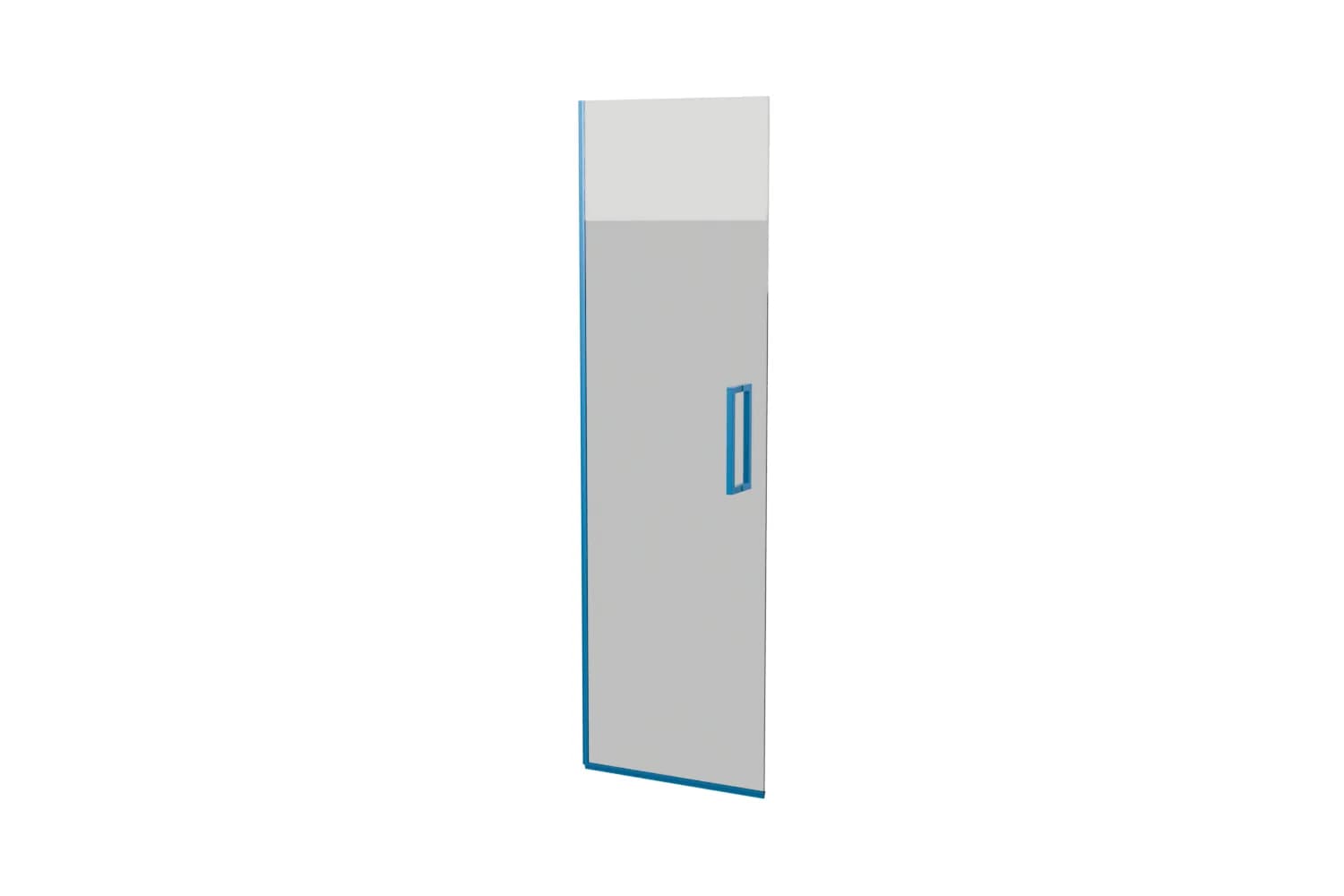

Дверь с ручкой и уплотнителямиРучкаНижний уплотнитель
  1. 1Положите дверь на мягкую подложку или поставьте вертикально — с помощником, который её придерживает.
  2. 2Установите ручку-скобу в отверстия двери. Между металлом и стеклом должны стоять прокладки из комплекта.
  3. 3Отрежьте нижний уплотнитель по ширине двери и наденьте его на нижнюю кромку, ус — внутрь душевой.
09

Шаг 9 из 12

Навесьте дверь на петли

Петли под углом соединяют дверь с неподвижным стеклом под 135°. Дверь ставят на подкладки, чтобы снизу остался ровный зазор.

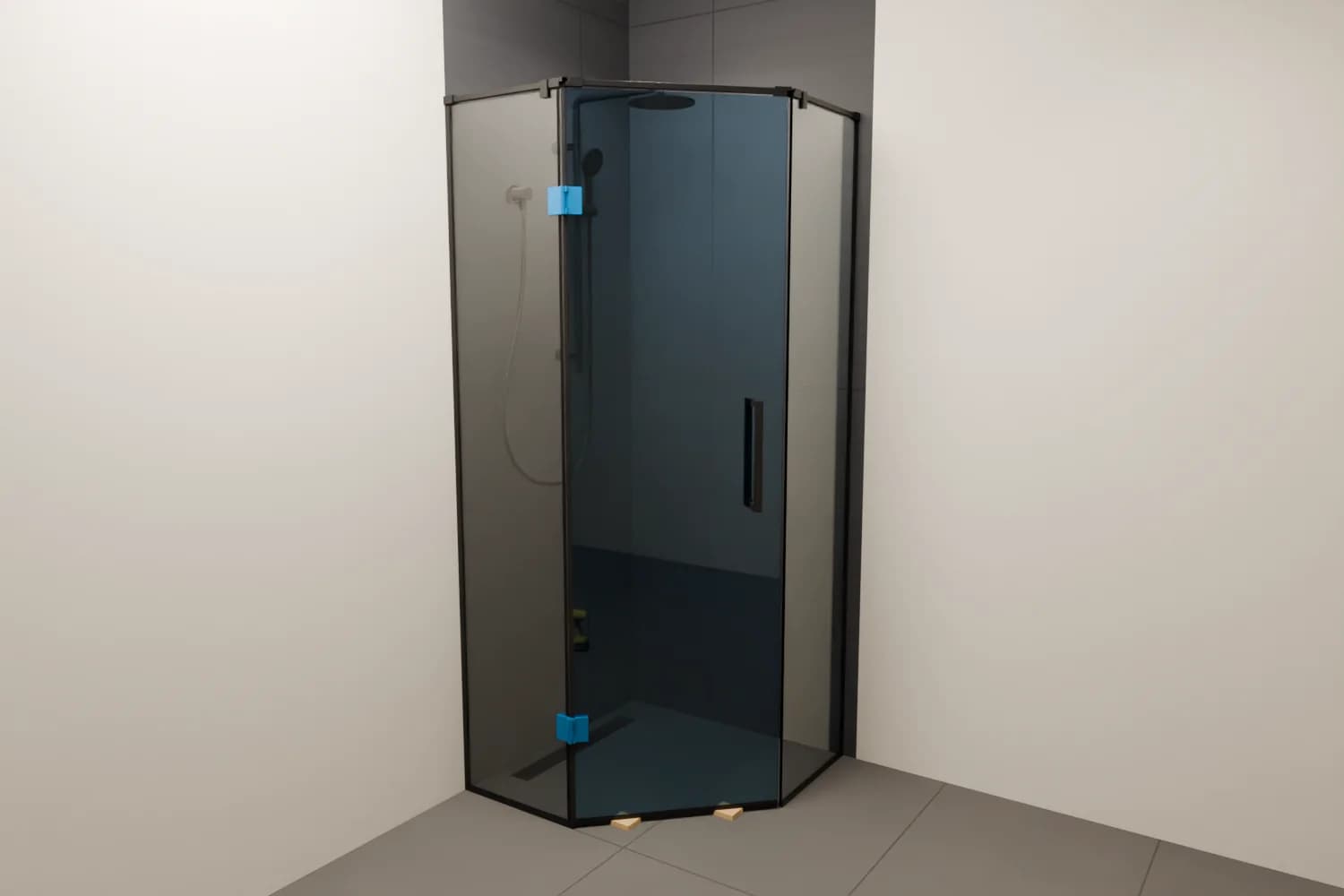

Дверь на подкладках, петли стекло–стеклоПетля стекло — стеклоПодкладки
  1. 1Наденьте уплотнитель по петлям на кромку неподвижного стекла со стороны двери и подрежьте по высоте.
  2. 2Положите на пол под будущую дверь подкладки. Их общая толщина зависит от двери: 10–11 мм — если порожка нет или дверь открывается внутрь; 16–18 мм — если дверь открывается наружу и будет порожек. Подойдут деревянные бруски или пластиковые клинья.
  3. 3Вставьте половины петель с резиновыми прокладками в отверстия неподвижного стекла и наживите винты.
  4. 4Вдвоём поставьте дверь на подкладки и заведите её кромку в петли, совместив отверстия.
  5. 5Выставьте дверь: торец — строго вертикально по лазерному уровню, зазор до неподвижного стекла — ровный по всей высоте.
  6. 6Затяните все винты петель, затем уберите подкладки.
  7. 7Откройте и закройте дверь несколько раз: она должна ходить свободно и не опускаться.

Важно

Не убирайте подкладки и не отпускайте дверь, пока не затянуты все винты петель.

10

Шаг 10 из 12

Установите магнитный притвор

Магнитный притвор держит закрытую дверь и закрывает щель между дверью и неподвижным стеклом.

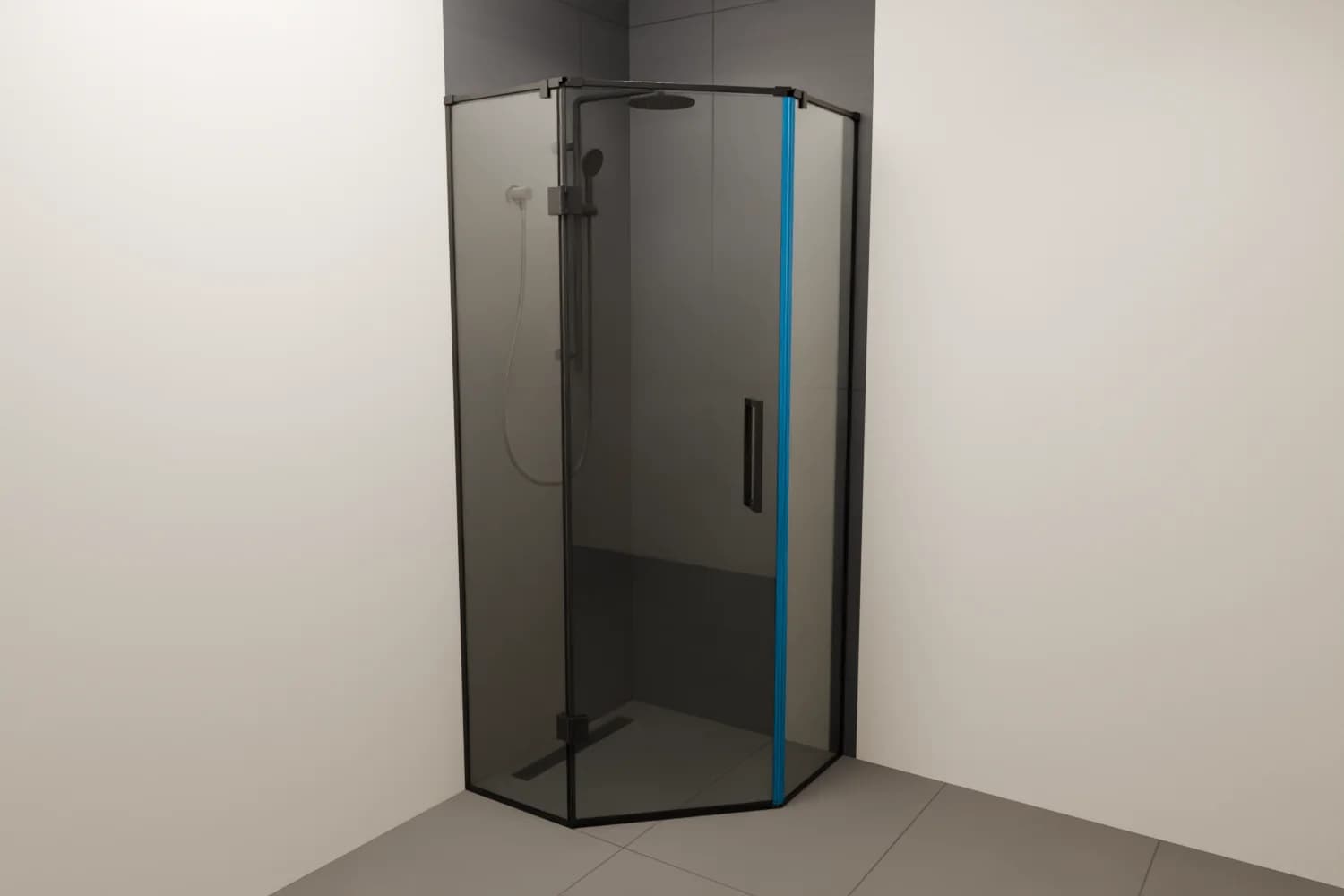

Магнитный притвор на кромке двериМагнитный притвор
  1. 1Наденьте половины магнитного притвора 135°: одну — на кромку двери, другую — на кромку неподвижного стекла.
  2. 2Подрежьте обе половины по высоте стекла.
  3. 3Закройте дверь: магниты должны притянуться по всей высоте. Если щель неровная, подрегулируйте петли.
11

Шаг 11 из 12

Установите порожек

Порожек ставится на пол снаружи душевой, по линии закрытой двери: на него ложится нижний уплотнитель, и вода не уходит под дверь.

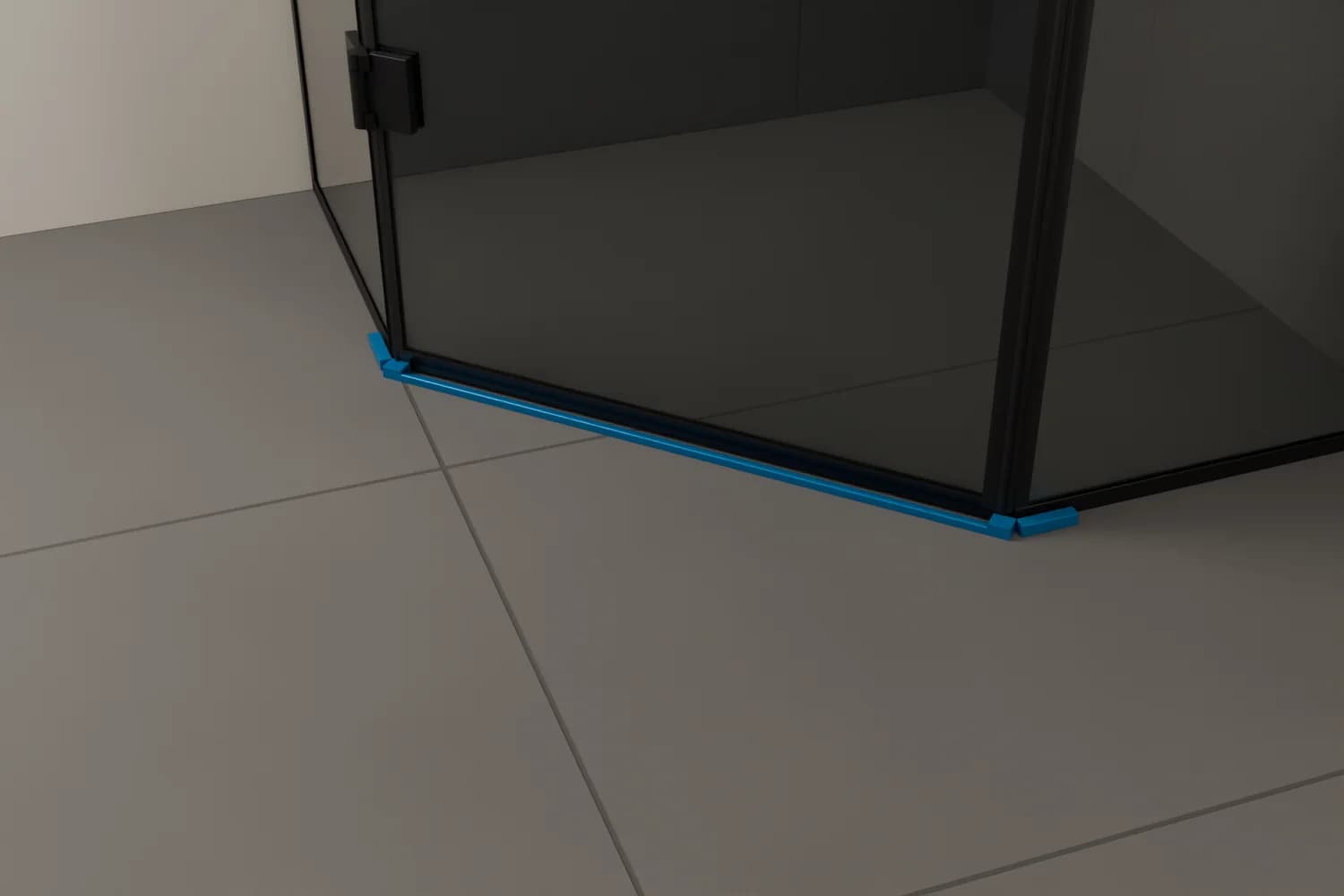

Порожек снаружи душевой по линии двериПорожекКоннектор 135°
  1. 1Закройте дверь и отметьте на полу линию вдоль её низа с наружной стороны.
  2. 2Отрежьте порожек по ширине двери с учётом коннекторов на концах.
  3. 3Наденьте на оба конца порожка коннекторы 135°.
  4. 4Обезжирьте пол, нанесите на низ порожка силиконовый герметик и приклейте его по линии.
  5. 5Закройте дверь и проверьте: нижний уплотнитель ложится на порожек по всей ширине.

Важно

Не открывайте дверь, пока герметик под порожком не схватится.

12

Шаг 12 из 12

Отрегулируйте и загерметизируйте

Последняя проверка и герметик по швам — и душевая готова.

Готовая душевая нестандартной формы
  1. 1Откройте и закройте дверь несколько раз: она не должна задевать стекло и пол, а магнит должен держать её закрытой.
  2. 2Если нужно, подтяните винты петель.
  3. 3Пройдите силиконовым герметиком швы П-профиля по полу и стене — снаружи или изнутри.
  4. 4Снимите малярный скотч.

Важно

До первого душа дождитесь, пока герметик полностью высохнет. Срок указан на тубе — обычно от 12 часов до суток.

После монтажа

  • Протирайте стекло и петли после душа: так на них меньше налёта.
  • Если дверь со временем начала опускаться или задевать стекло, подтяните винты петель.
  • Возникли вопросы при монтаже — позвоните или напишите нам, подскажем.
