Монтаж угловой душевой с двумя откатными дверьми

Угловая душевая с двумя откатными дверьми закрывает угол с двух сторон. На каждой стороне — неподвижное стекло у стены и дверь на роликах. Двери сходятся в углу и притягиваются друг к другу магнитным притвором. Два трека соединяются в углу угловым соединением и крепятся к стенам.

Читайте шаг целиком, прежде чем начинать его: в нескольких местах важна очерёдность — например, стопоры надеваются на треки до того, как их закрепят.

Скачать PDFК шагам монтажа
Монтаж угловой душевой с двумя откатными дверьми
  1. 01Проверьте стены и пол на завалы
  2. 02Разметьте душевую
  3. 03Закрепите П-образный профиль на полу
  4. 04Отмерьте профили для стен по стёклам
  5. 05Закрепите профиль на стенах
  6. 06Вклейте неподвижные стёкла
  7. 07Закройте порог заглушками
  8. 08Подготовьте трек
  9. 09Наденьте стопоры на трек
  10. 10Закрепите трек
  11. 11Соберите двери
  12. 12Навесьте двери и выставьте их в уровень
  13. 13Разметьте нижнюю направляющую
  14. 14Установите нижнюю направляющую
  15. 15Установите уплотнители
  16. 16Отрегулируйте и загерметизируйте

Перед началом

Комплект

  • Неподвижное стекло

    Неподвижное стекло · 2 шт.

    Закалённое, 8 мм: по фасаду и сбоку, с отверстиями под крепление к треку

  • Дверь

    Дверь · 2 шт.

    Закалённое стекло 8 мм с отверстиями под ролики и ручку

  • Трек 30 × 10

    Трек 30 × 10 · 2 шт.

    По фасаду и сбоку

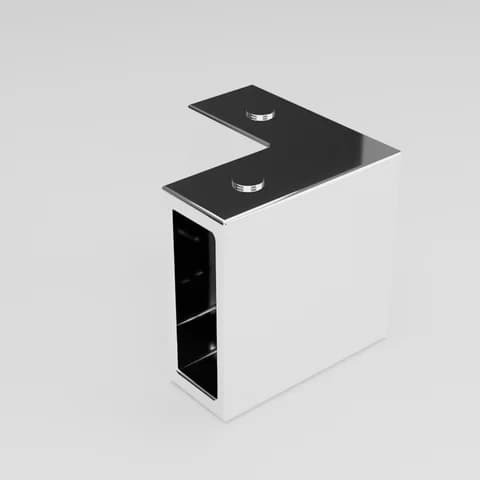

  • Угловое соединение треков

    Угловое соединение треков · 1 шт.

    Соединяет треки в углу

  • Крепление трека к стене

    Крепление трека к стене · 2 шт.

    По одному на каждую стену

  • П-образный профиль

    П-образный профиль · хлыст

    На пол и на стены под неподвижные стёкла

  • Заглушка порога

    Заглушка порога · 2 шт.

    Закрывает паз профиля в проёме двери

  • Крепление неподвижного стекла к треку

    Крепление неподвижного стекла к треку · 4 шт.

    Через отверстия в неподвижном стекле

  • Ролик (каретка)

    Ролик (каретка) · 4 шт.

    Регулируется по высоте

  • Ограничитель

    Ограничитель · 4 шт.

    Под роликом: не даёт двери соскочить с трека

  • Стопор

    Стопор · 2 шт.

    Останавливает дверь в крайних положениях

  • Нижняя направляющая

    Нижняя направляющая · 2 шт.

    Со вставкой под толщину стекла 8 / 10 / 12 мм

  • Ручка-купе

    Ручка-купе · 2 шт.

    Плоская: дверь заезжает за стекло до конца

  • Уплотнитель с усиком

    Уплотнитель с усиком · 2 шт.

    На стык двери и неподвижного стекла

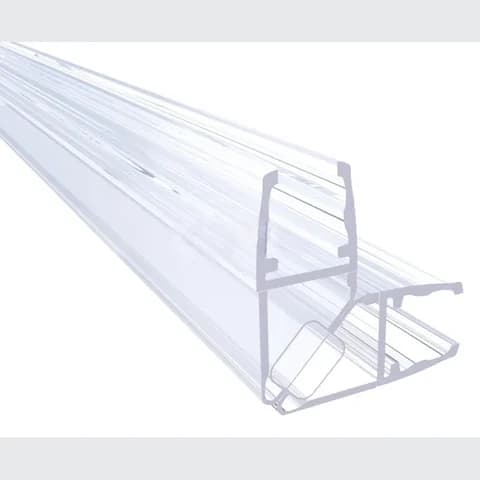

  • Магнитный притвор 90°

    Магнитный притвор 90° · 1 компл.

    На кромки дверей, которые сходятся в углу

Количество деталей — для стандартной конфигурации. Точный состав вашего заказа — в спецификации к договору.

Инструменты и материалы

  • Лазерный уровень

    Лазерный уровень

  • Рулетка

    Рулетка

  • Шуруповёрт

    Шуруповёрт

  • Карандаш и малярный скотч

    Карандаш и малярный скотч

  • Перьевые свёрла по кафелю — Ø 5 или 6 мм — под ваш крепёж
  • Анкеры или дюбели с саморезами — Того же диаметра, что сверло: 5 или 6 мм
  • Свёрла по металлу — Ø 5 или 6 мм — для отверстий в П-профиле, под ваш крепёж
  • Торцовочная пила с диском по алюминию — Для П-профиля. Можно обойтись болгаркой, но пилой рез получается ровнее, точнее и аккуратнее
  • Болгарка — С диском по нержавеющей стали — для треков. Ею же можно резать П-профиль и заглушки порога
  • Силиконовый герметик — Лучше аквариумный: он прозрачный и держит воду
  • Присоски для стекла — Не обязательно, но со стеклом так проще и безопаснее

Безопасность

  • Закалённое стекло 8 мм весит около 20 кг на каждый квадратный метр. Переносите и ставьте его вдвоём, работайте в перчатках.
  • Закалённое стекло прочное по плоскости, но уязвимо по углам и кромкам. Не ставьте его на угол на плитку, подкладывайте картон или ткань.
  • Перед сверлением убедитесь, что в стене и полу в этих местах нет труб и проводки.
  • Режьте алюминий и нержавеющую сталь в очках, после резки снимите заусенцы с торцов.
01

Шаг 1 из 16

Проверьте стены и пол на завалы

Стены и пол редко бывают идеально ровными. Насколько они отклоняются, нужно знать до разметки: от этого зависит, как встанет профиль.

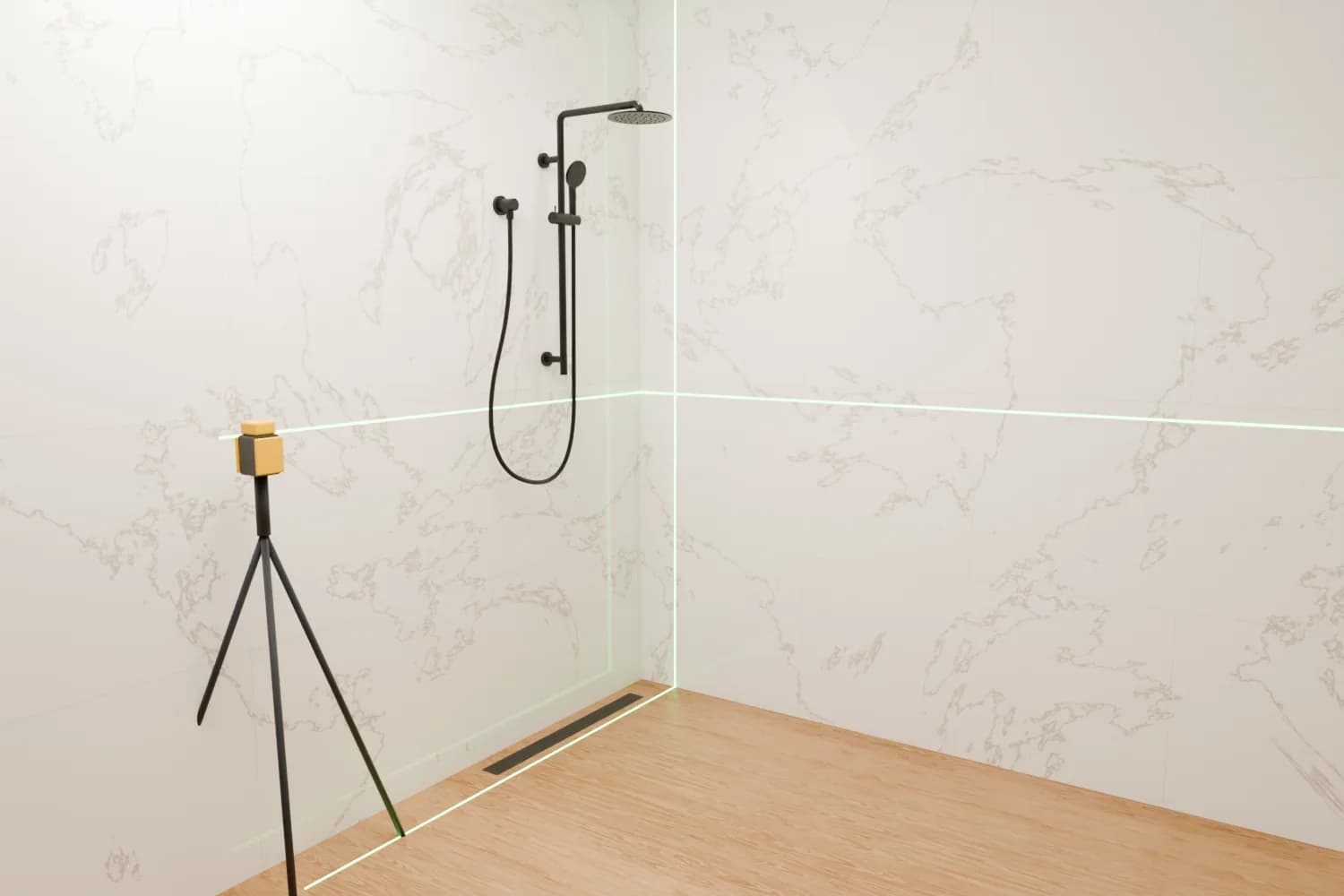

Лазерный уровень на штативе, зелёные линии на полу и стенахЛазерная линияЛазерный уровень
  1. 1Поставьте лазерный уровень на штатив перед душевой и включите вертикальную и горизонтальную линии.
  2. 2Направьте вертикальную линию вдоль стены, к которой встанет стекло, параллельно ей на небольшом расстоянии.
  3. 3Рулеткой измерьте расстояние от стены до лазерной линии внизу, посередине и вверху. Разница между замерами — это завал стены.
  4. 4Так же проверьте заднюю стену — к ней примыкает боковое неподвижное стекло.
  5. 5Горизонтальной линией проверьте пол: измерьте расстояние от пола до линии в нескольких точках. Разница — перепад пола.
  6. 6Запишите все замеры: они понадобятся при разметке.

Совет

Небольшой завал — это нормально: П-профиль и уплотнители рассчитаны на него. Если завал больше, чем зазоры на чертеже, позвоните нам до начала монтажа.

02

Шаг 2 из 16

Разметьте душевую

Разметка показывает, где встанут профиль, стёкла и двери. Линий две: по фасаду и сбоку, они сходятся в углу под 90°.

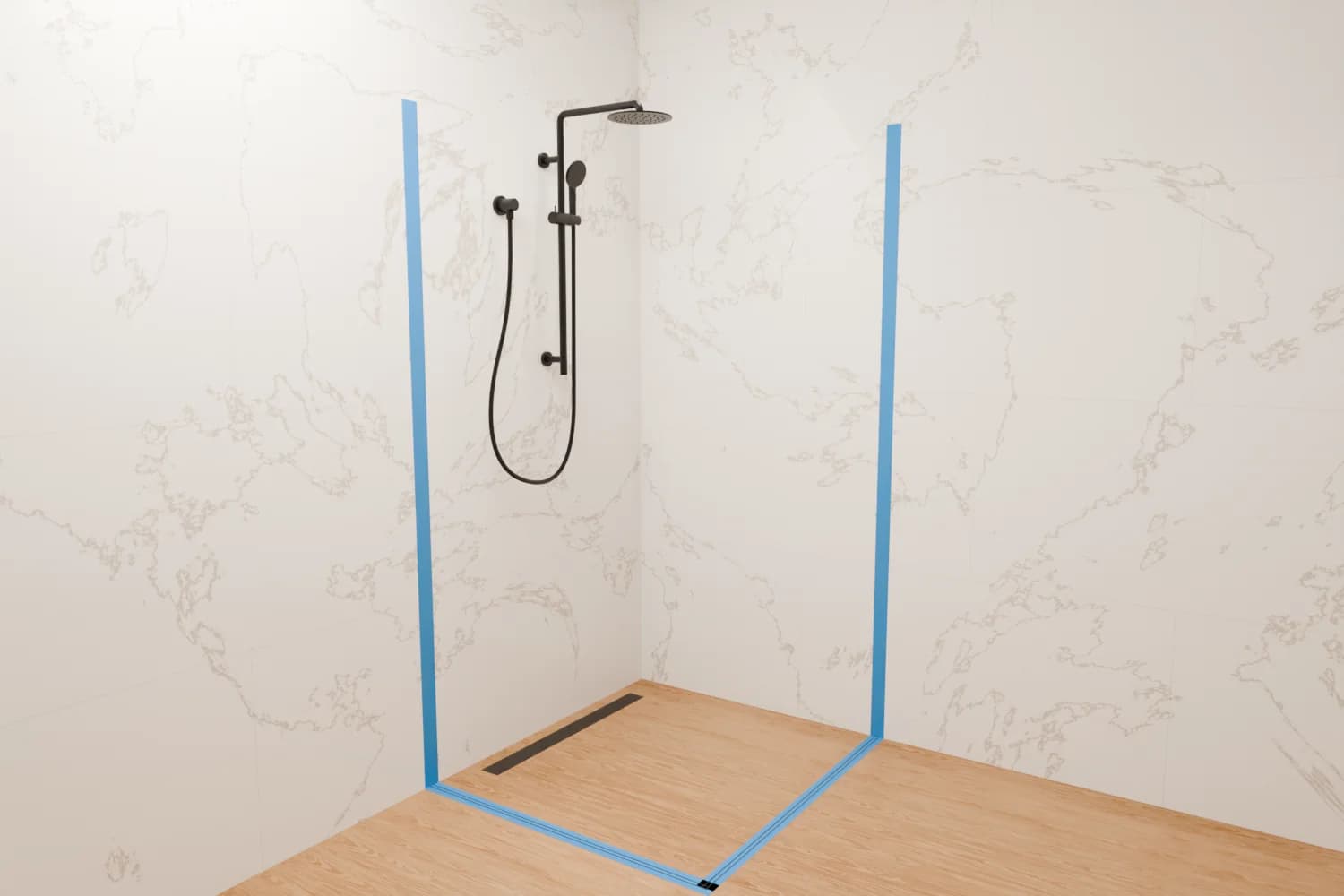

Малярный скотч по фасаду и сбоку, разметка карандашомМалярный скотчЛиния боковой стороны
  1. 1Наклейте малярный скотч по полу вдоль фасада и сбоку до задней стены, и вертикально на обеих стенах в местах примыкания.
  2. 2Карандашом по скотчу нанесите линии профиля и стёкол по чертежу заказа.
  3. 3Проверьте угол между линиями — 90°: в нём сойдутся двери.
  4. 4Отметьте на обеих сторонах, где заканчивается неподвижное стекло и начинается дверной проём.
  5. 5Убедитесь, что все размеры сходятся с чертежом. Только после этого переходите к монтажу.

Совет

По скотчу карандаш видно лучше, чем по плитке, а после монтажа скотч просто снимается вместе с разметкой.

03

Шаг 3 из 16

Закрепите П-образный профиль на полу

Профиль на полу идёт буквой «Г»: по фасаду и сбоку — под неподвижные стёкла и оба дверных проёма.

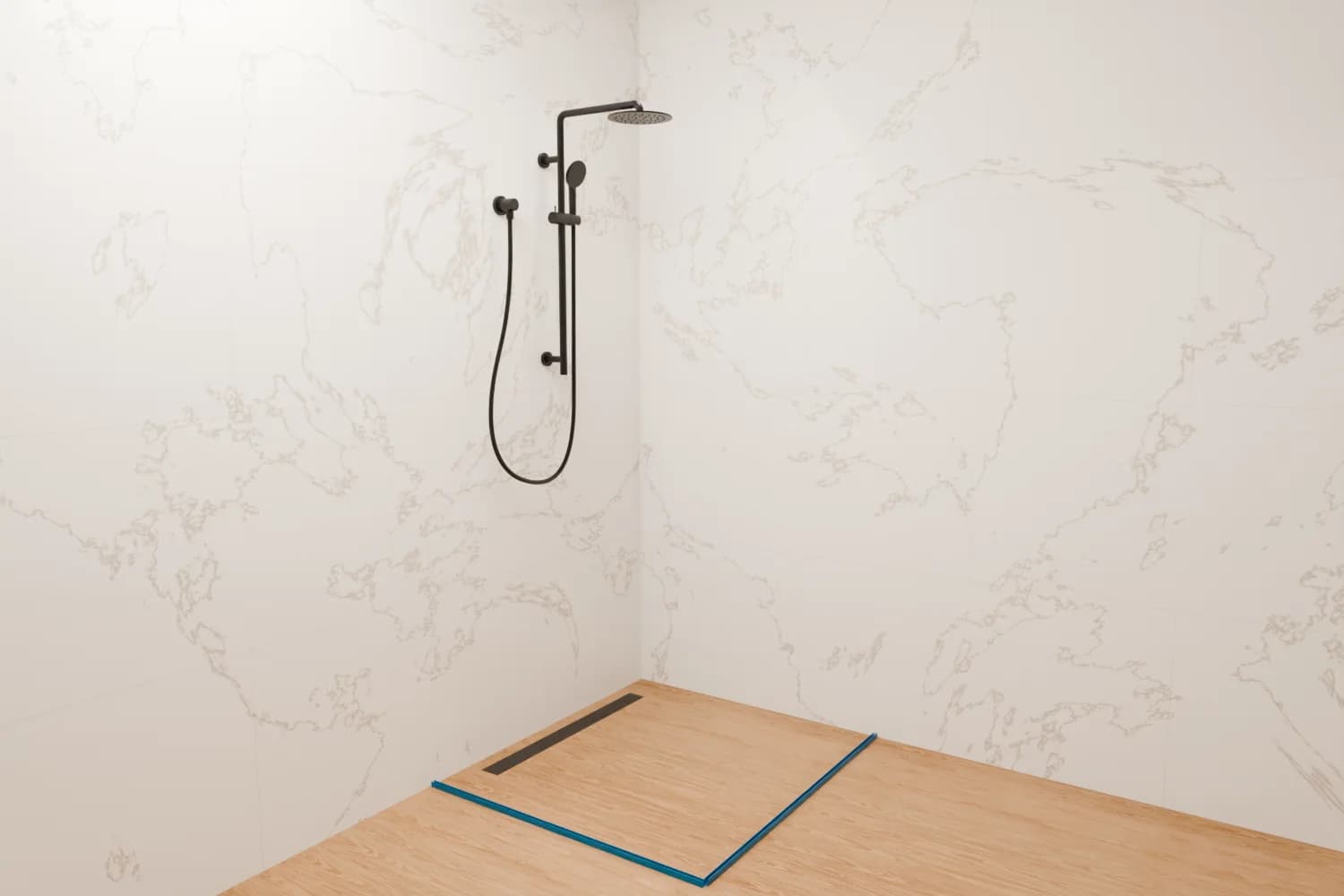

П-образный профиль на полу по фасаду и сбоку500 ммПрофиль сбоку
  1. 1Отпилите два отрезка П-профиля — по фасаду и сбоку — по разметке, до угла.
  2. 2В углу, где профили стыкуются, запилите оба отрезка под 45°: так они сойдутся встык без щели.
  3. 3Просверлите в профиле отверстия под крепёж с шагом 500 мм сверлом по металлу Ø 5 или 6 мм — того же диаметра, что ваш крепёж.
  4. 4Положите профиль на разметку и перенесите отверстия на пол.
  5. 5Просверлите плитку перьевым сверлом по кафелю Ø 5 или 6 мм, вставьте анкеры или дюбели того же диаметра.
  6. 6Прикрутите оба отрезка профиля шуруповёртом.

Важно

Сверлите плитку без удара, на небольших оборотах: перо по кафелю не колет глазурь.

04

Шаг 4 из 16

Отмерьте профили для стен по стёклам

Высоту профиля на стене удобнее всего взять по самому стеклу: так он точно совпадёт с кромкой.

Стекло в профиле на полу, к кромке приложен хлыст профиляОтметка по верху стекла
  1. 1Вдвоём вставьте фасадное неподвижное стекло в профиль на полу и придвиньте к стене.
  2. 2Наденьте на вертикальную кромку стекла необрезанный хлыст П-профиля и отметьте высоту по верху стекла.
  3. 3Так же отмерьте профиль для задней стены по боковому неподвижному стеклу.
  4. 4Аккуратно выньте стёкла и отставьте в безопасное место.
05

Шаг 5 из 16

Закрепите профиль на стенах

Профили на стенах держат вертикальные кромки обоих неподвижных стёкол.

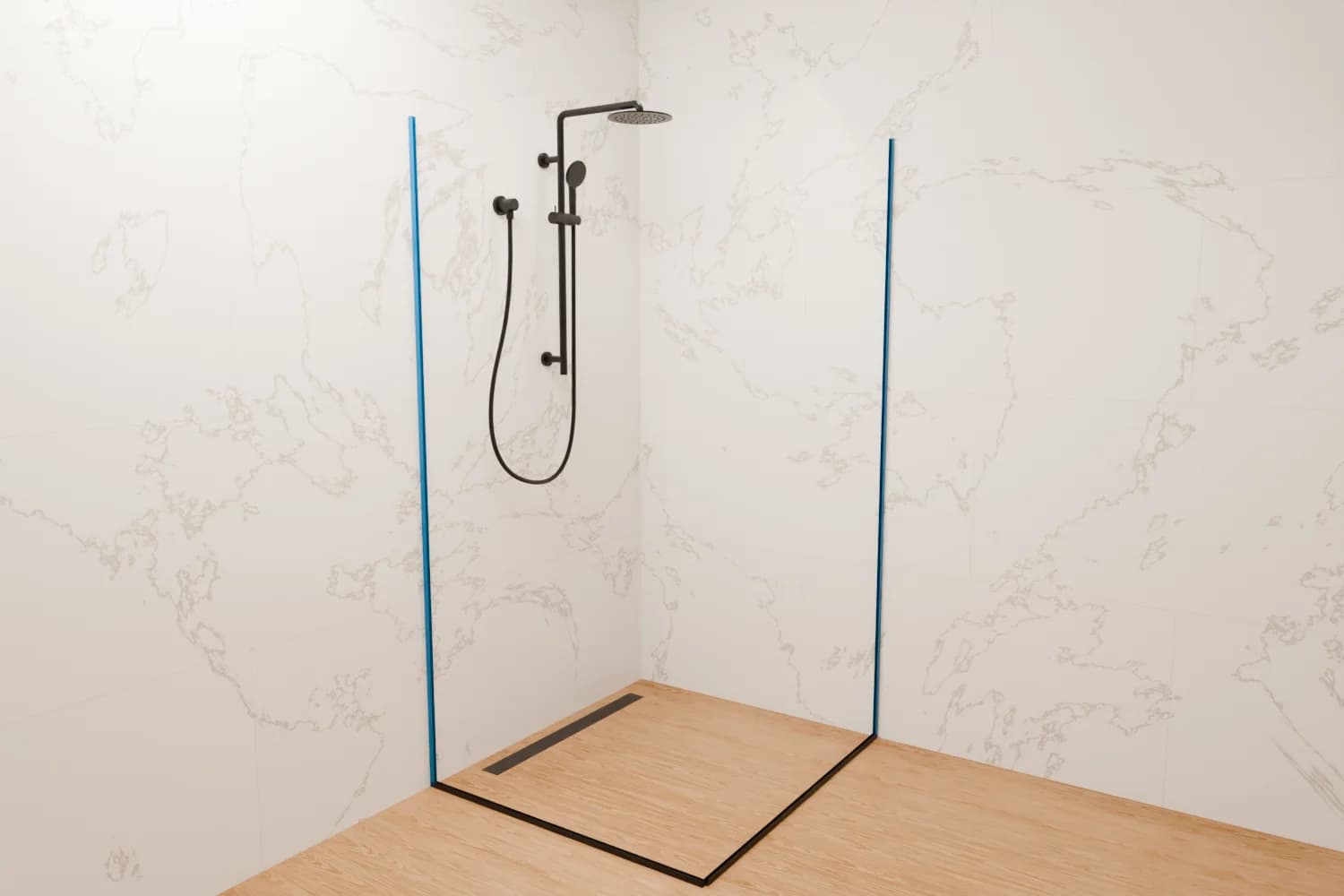

Профили закреплены на левой и задней стенахКрепёж через 500 ммПрофиль на задней стене
  1. 1Отпилите оба профиля по отметкам торцовочной пилой или болгаркой.
  2. 2Просверлите в них отверстия под крепёж с шагом 500 мм сверлом по металлу Ø 5 или 6 мм.
  3. 3Приложите профили к стенам по разметке, вплотную к профилю на полу, и перенесите отверстия.
  4. 4Просверлите плитку перьевым сверлом, вставьте анкеры или дюбели и прикрутите профили.
06

Шаг 6 из 16

Вклейте неподвижные стёкла

Стекло сажается в профиль на силиконовый герметик — так оно стоит неподвижно, а вода не проходит под профиль.

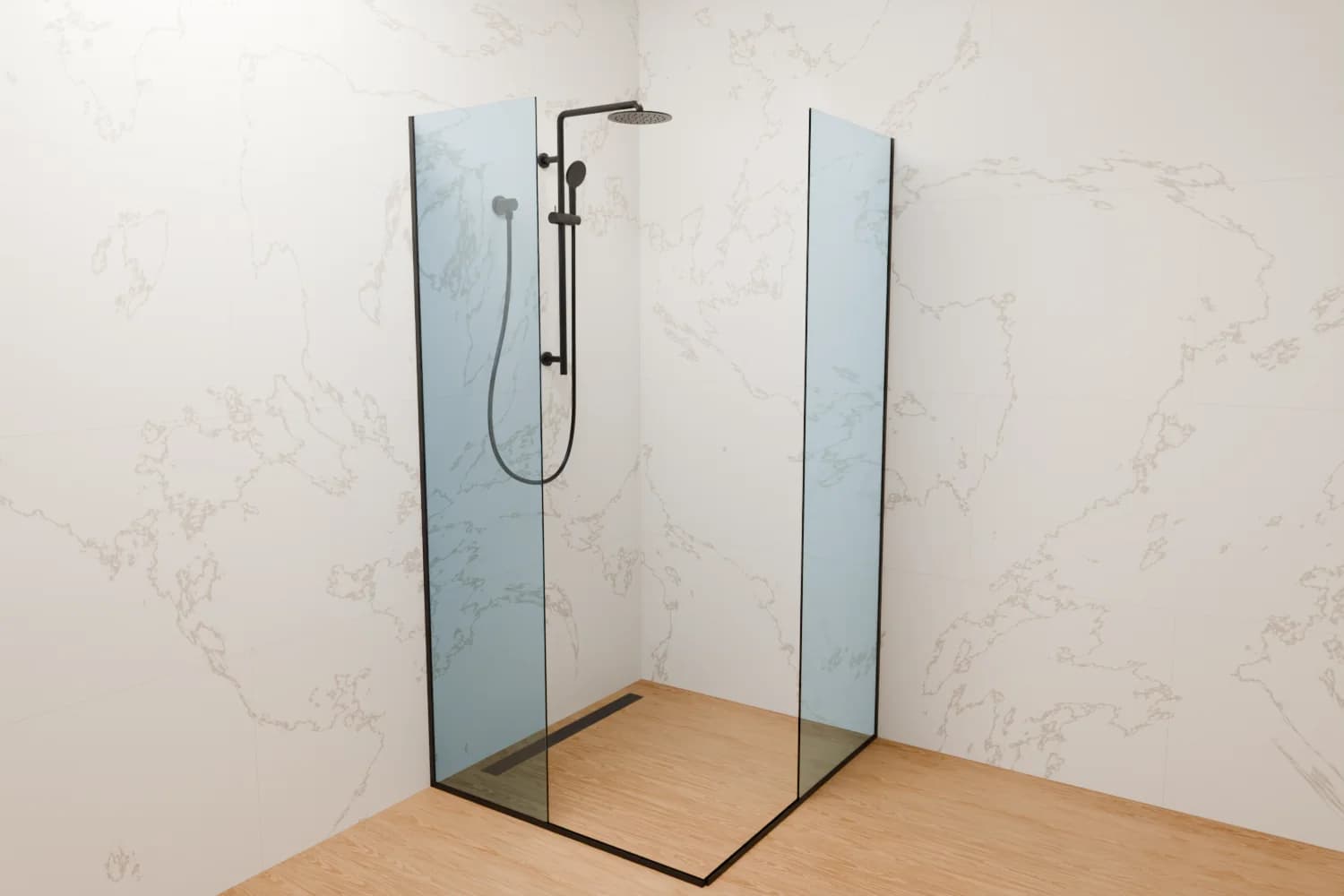

Оба неподвижных стекла вклеены в профильГерметик на стенку пазаи на стене
  1. 1Нанесите силиконовый герметик на внутреннюю стенку паза П-профиля — на полу и на стене, не на дно. Лучше использовать аквариумный.
  2. 2Так стекло, встав в профиль, прижмётся к герметику боковой гранью: шов получится герметичнее, стекло вклеится надёжнее, а лишний силикон не выдавится наружу.
  3. 3Вдвоём вставьте каждое неподвижное стекло: сначала низом в профиль на полу, затем заведите кромку в профиль на стене.
  4. 4Выровняйте стекло по разметке и лазерному уровню.
  5. 5Уберите лишний герметик, пока он не схватился.

Важно

Не нагружайте стекло, пока герметик не схватится: не опирайтесь на него и не тяните за край.

07

Шаг 7 из 16

Закройте порог заглушками

В проёмах обеих дверей паз профиля остаётся открытым. Заглушки делают линию порога сплошной.

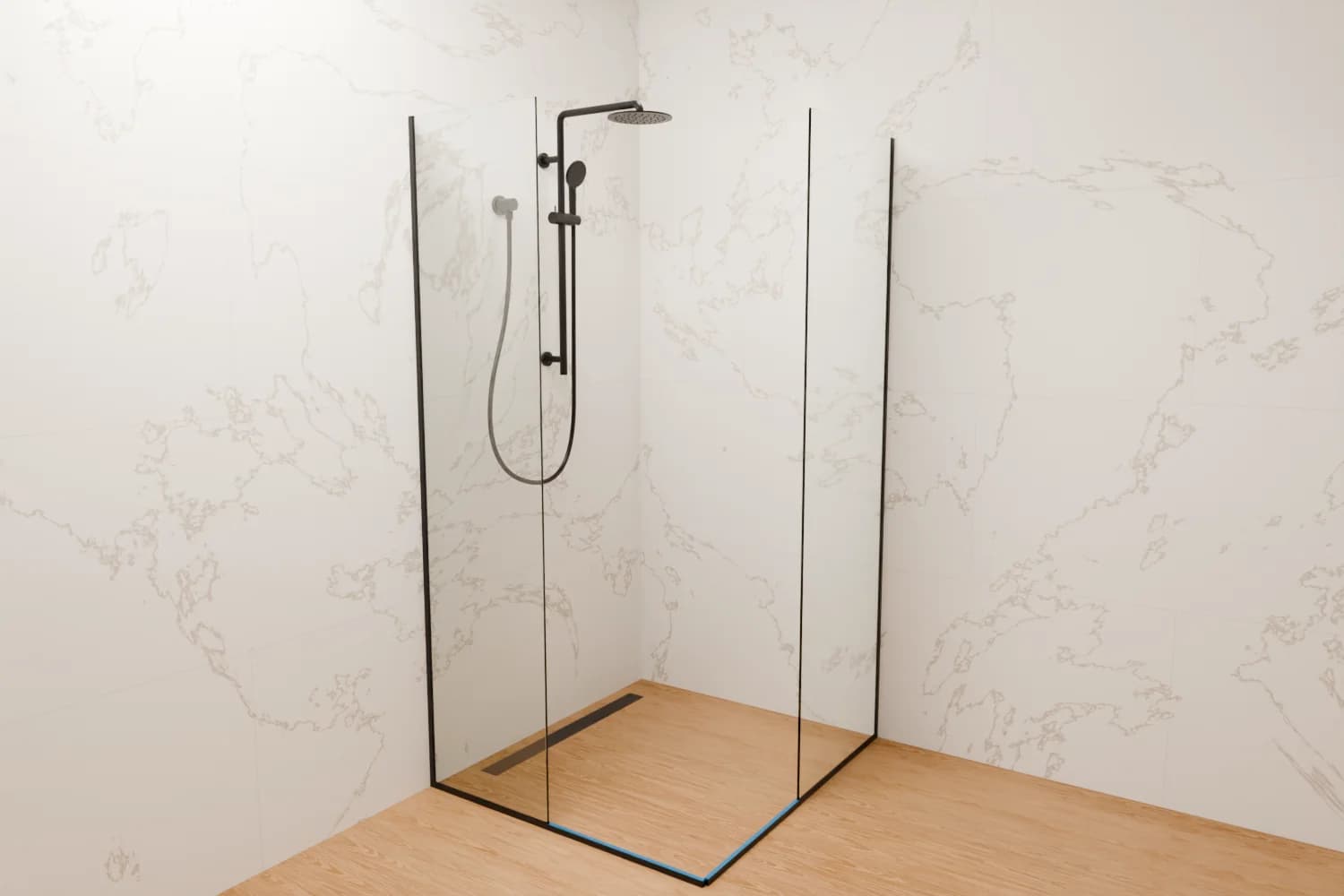

Заглушки порога в проёмах дверейДлина заглушки
  1. 1Измерьте открытый участок профиля в каждом дверном проёме — от неподвижного стекла до угла.
  2. 2Отпилите две заглушки порога по этим размерам торцовочной пилой или болгаркой.
  3. 3Вставьте заглушки в профиль сверху и защёлкните.
08

Шаг 8 из 16

Подготовьте трек

Трек — нержавеющая труба 30 × 10 мм. Треков два — по фасаду и сбоку, в углу они соединяются угловым соединением. Его нужно отрезать в размер и просверлить под крепления неподвижного стекла.

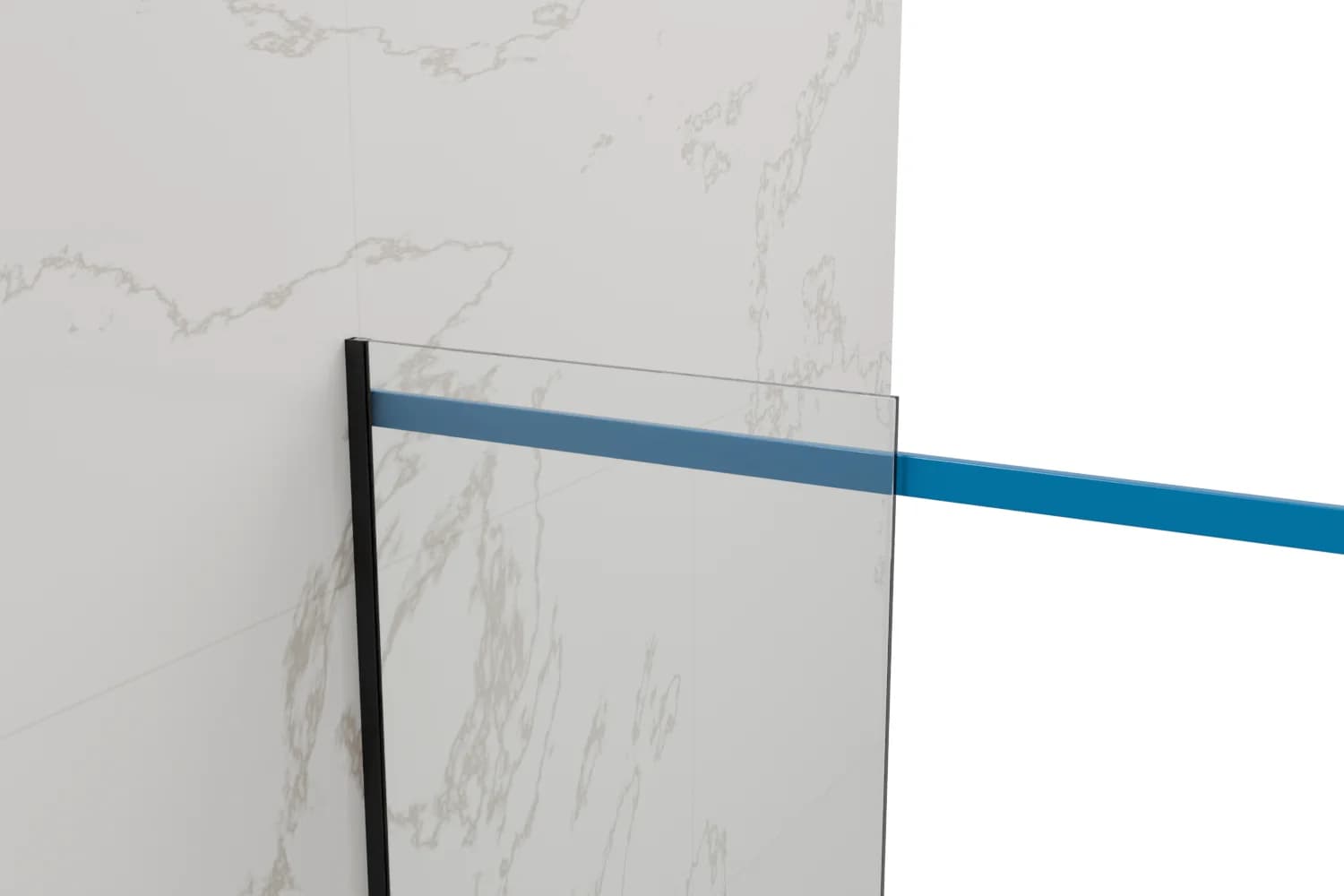

Трек 30 × 10 приложен к неподвижному стеклу, размечены отверстияОтверстие Ø 6 ммОтверстие Ø 6 мм
  1. 1Отрежьте трек болгаркой с диском по нержавеющей стали. Длину каждого трека отмерьте по месту — от стены до угла с учётом углового соединения — и сверьте с чертежом заказа.
  2. 2Приложите трек к неподвижному стеклу в том месте, где в стекле отверстия под крепления.
  3. 3Поставьте на треке точки: по длине — точно напротив отверстий в стекле, по высоте — ровно посередине трубы, в 15 мм от верхнего и нижнего края.
  4. 4Просверлите трек насквозь в этих точках сверлом по металлу не меньше Ø 6 мм. Держите сверло строго перпендикулярно трубе.
  5. 5Снимите заусенцы с торцов и отверстий.
09

Шаг 9 из 16

Наденьте стопоры на трек

Стопоры останавливают дверь в крайних положениях. Надеть их можно только с торца трека — поэтому до того, как трек закрепят.

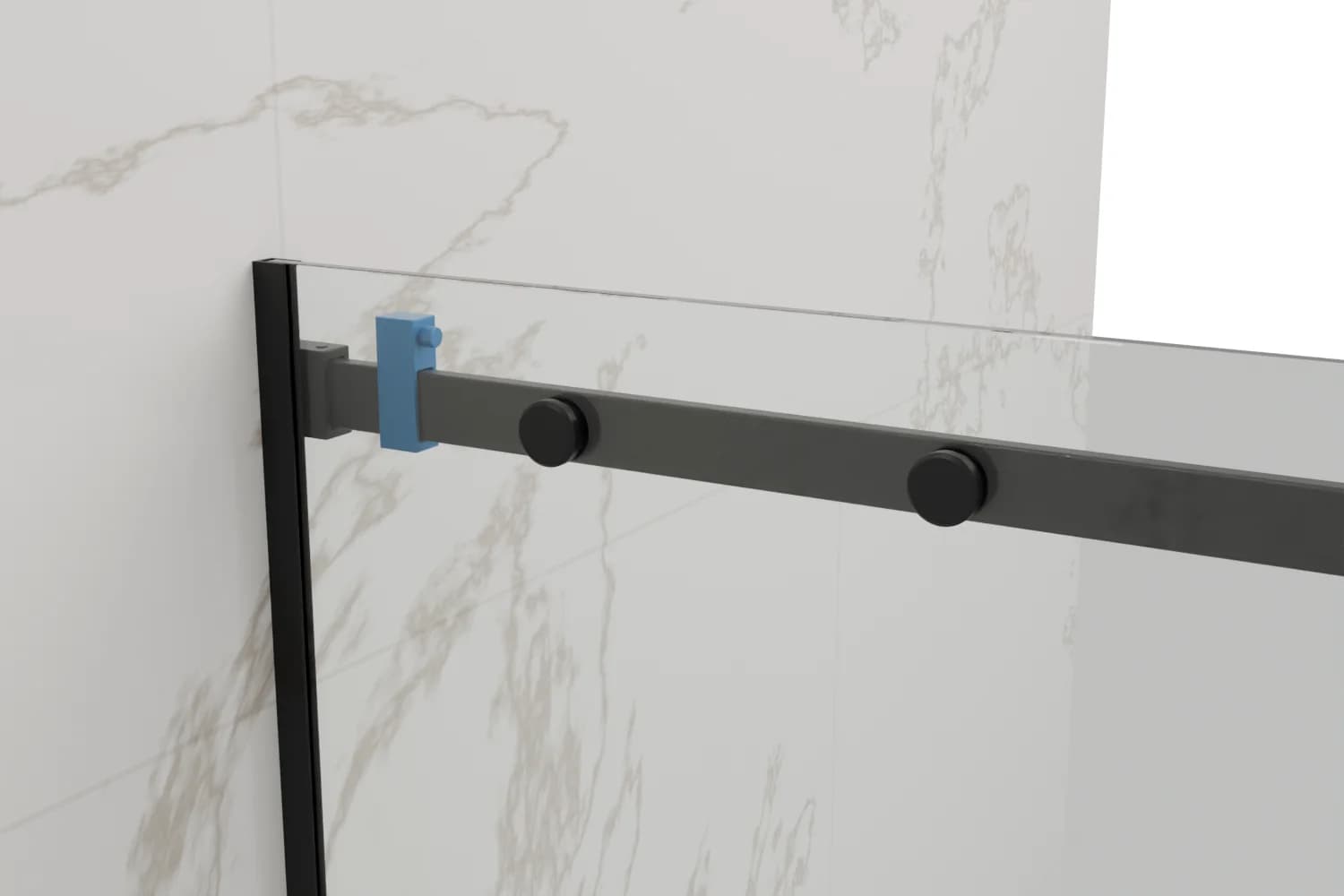

Стопор на треке, резиновым отбойником вверхСтопор — отбойником вверх
  1. 1Наденьте стопоры на трек.
  2. 2Разверните их резиновым отбойником вверх.
  3. 3Предварительно зафиксируйте стопоры. Точное положение выставите после навески дверей.

Важно

Если закрепить трек без стопоров, его придётся снимать снова.

10

Шаг 10 из 16

Закрепите трек

Трек держится на неподвижном стекле и на стенах — так конструкция становится жёсткой.

Трек закреплёнУгловое соединениеКрепление к стенеКрепление к стеклу
  1. 1Соберите оба трека с угловым соединением в углу.
  2. 2Наденьте на свободные концы треков крепления к стене.
  3. 3Совместите отверстия треков с отверстиями в неподвижных стёклах и закрепите треки к стёклам креплениями неподвижного стекла.
  4. 4Выставьте треки по лазерному уровню, разметьте отверстия креплений на стенах, просверлите плитку перьевым сверлом и прикрутите крепления.
11

Шаг 11 из 16

Соберите двери

Всё, что стоит на самой двери, удобнее поставить, пока она не висит.

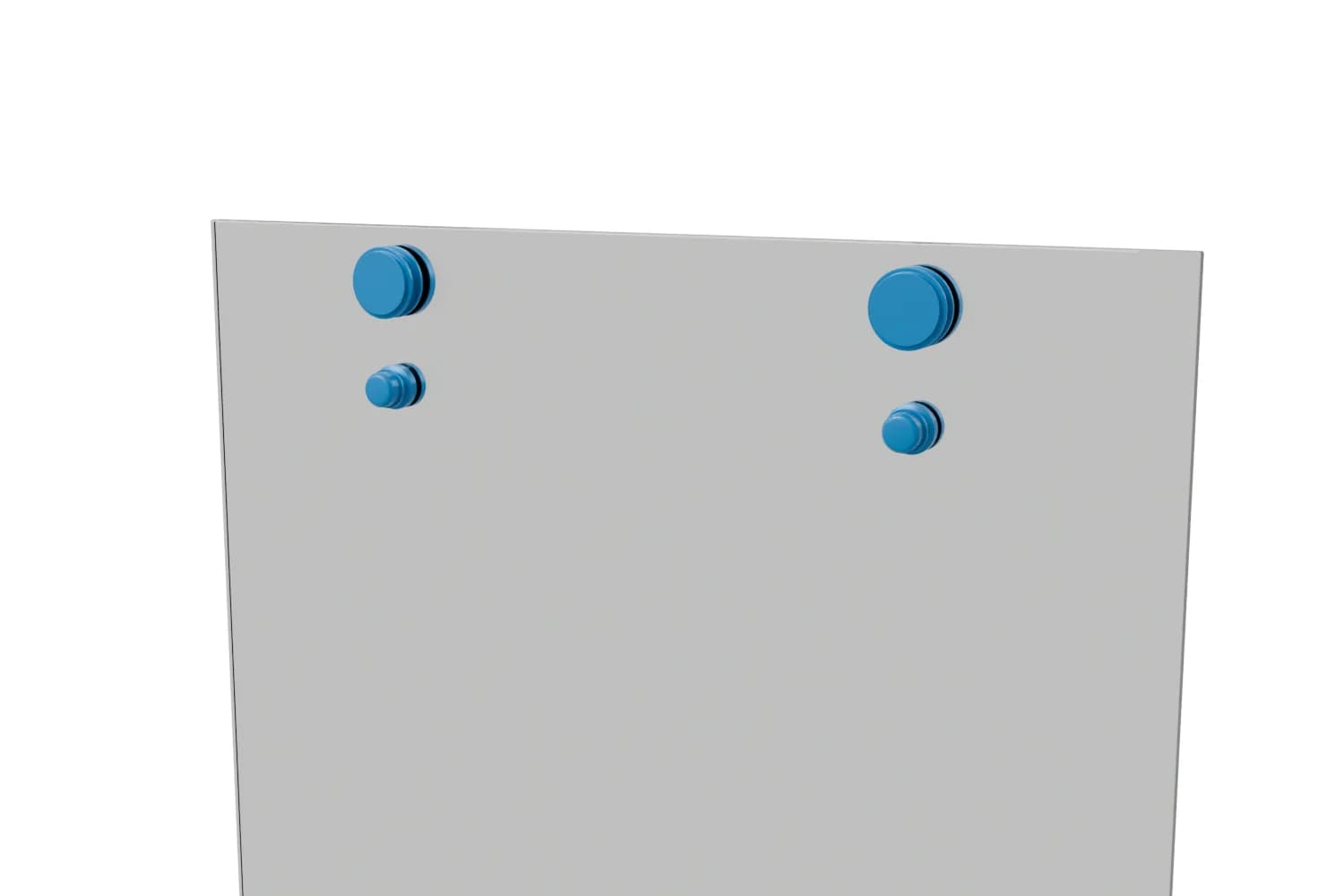

Дверь с роликами и ограничителямиРоликОграничитель
  1. 1Положите дверь на мягкую подложку или поставьте вертикально — с помощником, который её придерживает.
  2. 2Установите ролики в верхние отверстия двери.
  3. 3Под каждым роликом установите ограничитель — он не даст двери соскочить с трека.
  4. 4Установите ручку-купе.
  5. 5Так же соберите вторую дверь.

Совет

Ролики регулируются по высоте. Перед навеской выставьте их одинаково — так дверь сразу повиснет ровнее.

12

Шаг 12 из 16

Навесьте двери и выставьте их в уровень

Дверь должна висеть строго вертикально: тогда она не будет откатываться сама и ровно встанет на место.

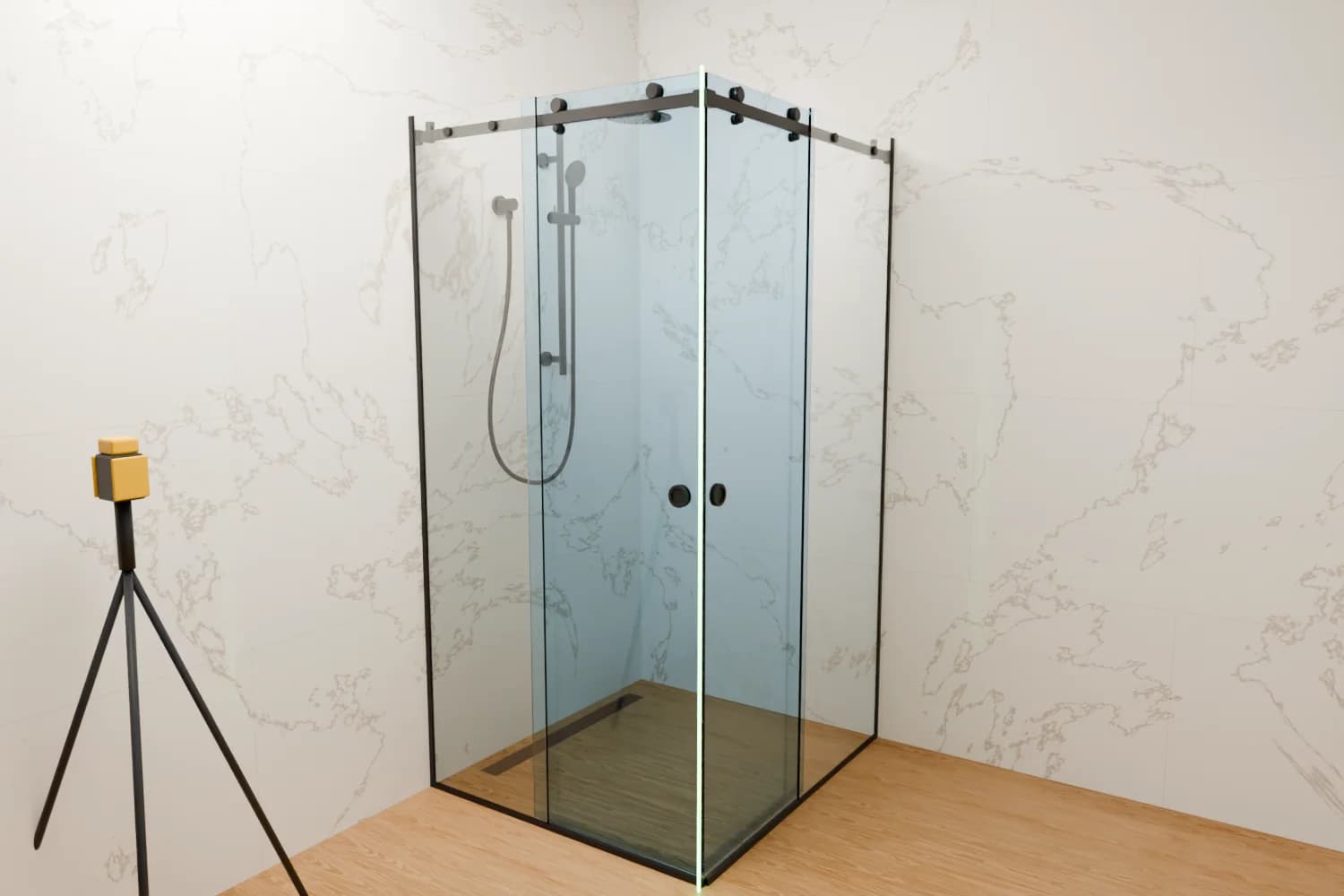

Дверь висит на треке, вертикальная лазерная линияТорец двери — в отвес по лазеру
  1. 1Вдвоём поднимите дверь и поставьте ролики на трек.
  2. 2Отрегулируйте ролики по высоте, чтобы дверь шла параллельно полу с равным зазором.
  3. 3Направьте вертикальную линию лазерного уровня по торцу двери и выставьте дверь в отвес регулировкой роликов.
  4. 4Так же навесьте и выставьте вторую дверь: в углу створки должны сходиться ровно, по всей высоте.
  5. 5Прокатите дверь по треку от упора до упора и проверьте ход.
13

Шаг 13 из 16

Разметьте нижнюю направляющую

Направляющая держит низ двери в одной плоскости, чтобы дверь не раскачивалась и не задевала стекло.

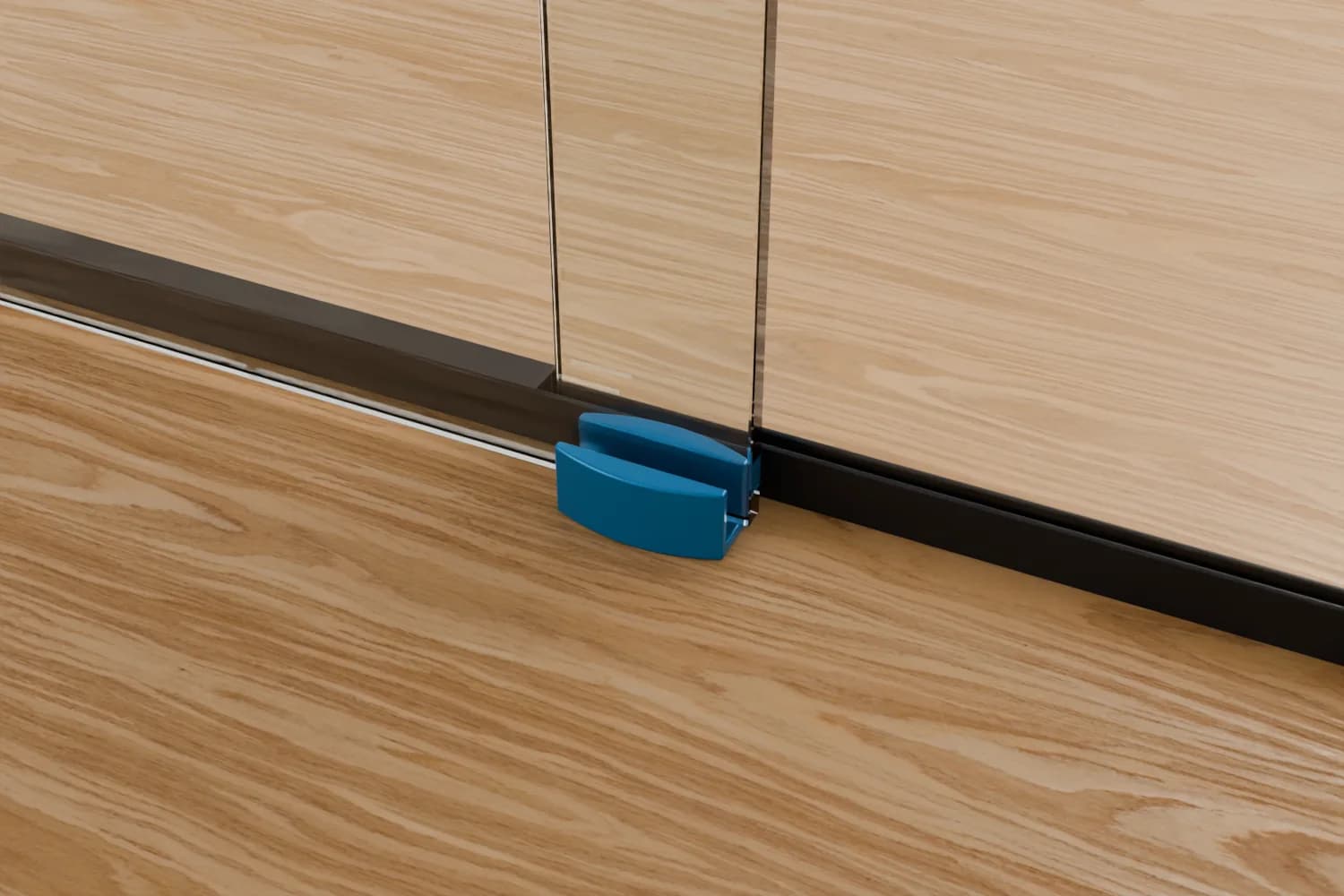

Нижняя направляющая на низе двериОбведите по полу
  1. 1Найдите участок, где дверь заходит за неподвижное стекло, — направляющая ставится здесь. На каждую дверь — своя направляющая.
  2. 2Выставьте во вставке направляющей толщину стекла 8 мм: на дне направляющей подписаны положения 8, 10 и 12 мм.
  3. 3Наденьте направляющую на низ висящей двери.
  4. 4Выставьте её и обведите карандашом по полу.
14

Шаг 14 из 16

Установите нижнюю направляющую

Чтобы закрепить направляющую, дверь нужно снять — иначе к ней не подобраться.

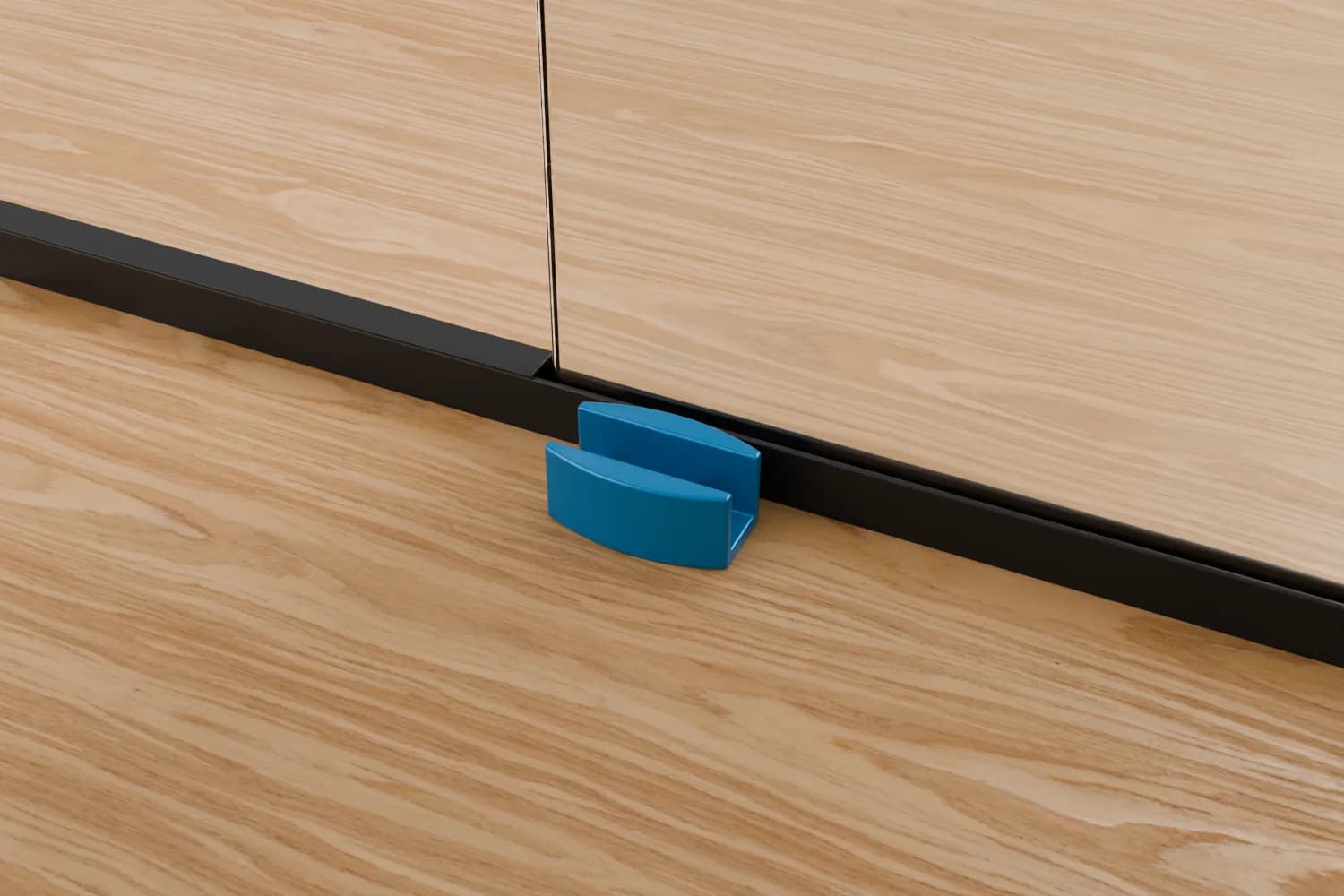

Нижняя направляющая закреплена на полуВставка на стекло 8 мм
  1. 1Вдвоём снимите дверь с трека и отставьте в безопасное место.
  2. 2Закрепите направляющую на полу точно по контуру.
  3. 3Повесьте дверь обратно, заведя её низ в направляющую.
  4. 4Прокатите дверь и проверьте, что она идёт свободно и не касается неподвижного стекла.
15

Шаг 15 из 16

Установите уплотнители

Уплотнители отсекают брызги на стыках с неподвижными стёклами, а магнитный притвор держит закрытые двери в углу.

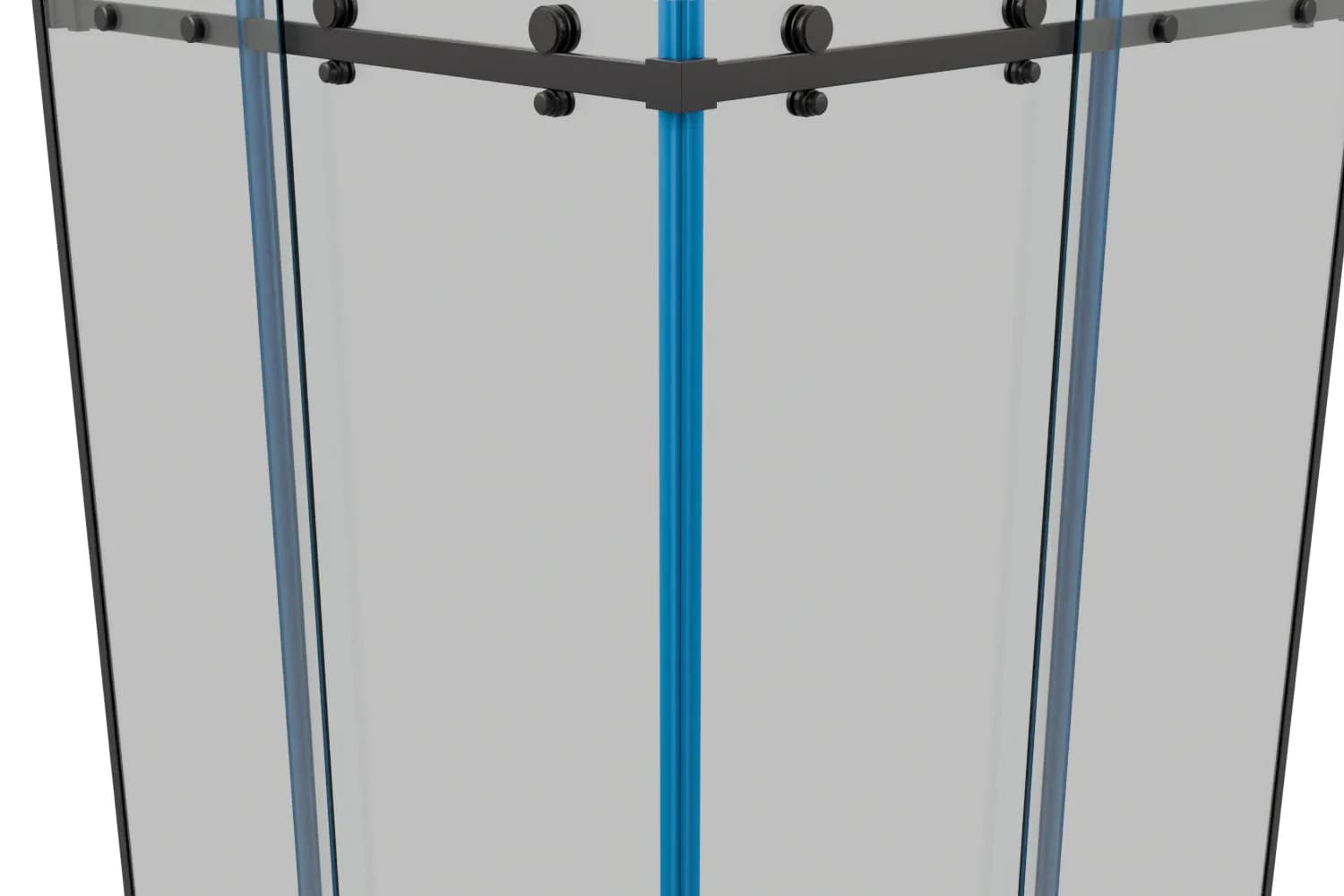

Уплотнители на кромках дверейМагнитный притвор в углу
  1. 1Наденьте уплотнитель с усиком на кромку каждой двери, которая заходит за неподвижное стекло.
  2. 2Наденьте половины магнитного притвора на кромки дверей, которые сходятся в углу.
  3. 3Подрежьте все уплотнители по высоте стекла.
  4. 4Закройте обе двери: магниты должны притянуть створки друг к другу по всей высоте.
16

Шаг 16 из 16

Отрегулируйте и загерметизируйте

Последняя проверка и герметик по швам — и душевая готова.

Готовая угловая душевая с двумя откатными дверьми
  1. 1Прокатите обе двери несколько раз и убедитесь, что они нигде не задевают и не шоркают.
  2. 2Выставьте стопоры там, где двери должны останавливаться, и затяните их.
  3. 3Пройдите силиконовым герметиком швы П-профиля по полу и стене — снаружи или изнутри.
  4. 4Снимите малярный скотч.

Важно

До первого душа дождитесь, пока герметик полностью высохнет. Срок указан на тубе — обычно от 12 часов до суток.

После монтажа

  • Протирайте треки и ролики вместе со стеклом: налёт на треке делает ход туже.
  • Если двери перестали ровно сходиться в углу, подрегулируйте ролики по высоте.
  • Возникли вопросы при монтаже — позвоните или напишите нам, подскажем.

FURKO · Красноярск · +7 (391) 215-35-12 · furko.ru

WhatsAppTelegramMax

Не хотите монтировать сами? Монтаж мастером FURKO — по договору, с гарантией.

Изготовим и установим

Откатная дверь на заказ в Красноярске

Замер, закалённое стекло по вашим размерам, фурнитура и монтаж мастером — от 41 200 ₽.

Цены и проектыРассчитать стоимость
